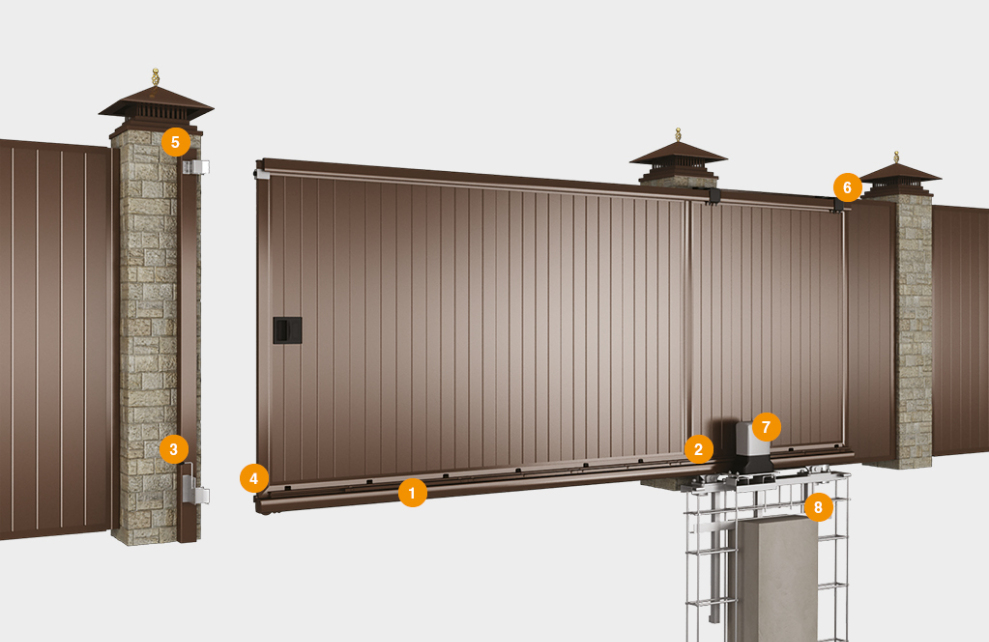

1. Несущая балка.

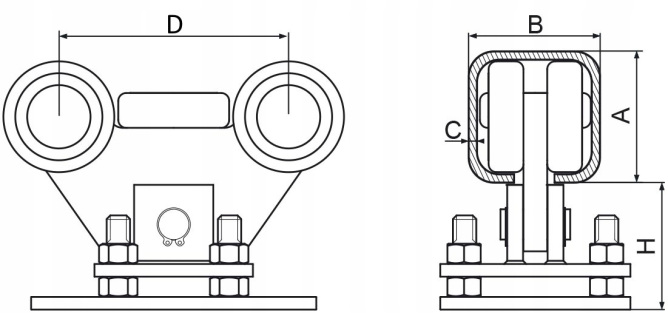

2. Роликовая опора.

3. Ловитель нижний.

4. Крышка балки с роликом.

5. Универсальный верхний ловитель.

6. Направляющее устройство.

7. Электропривод.

8. Рама.

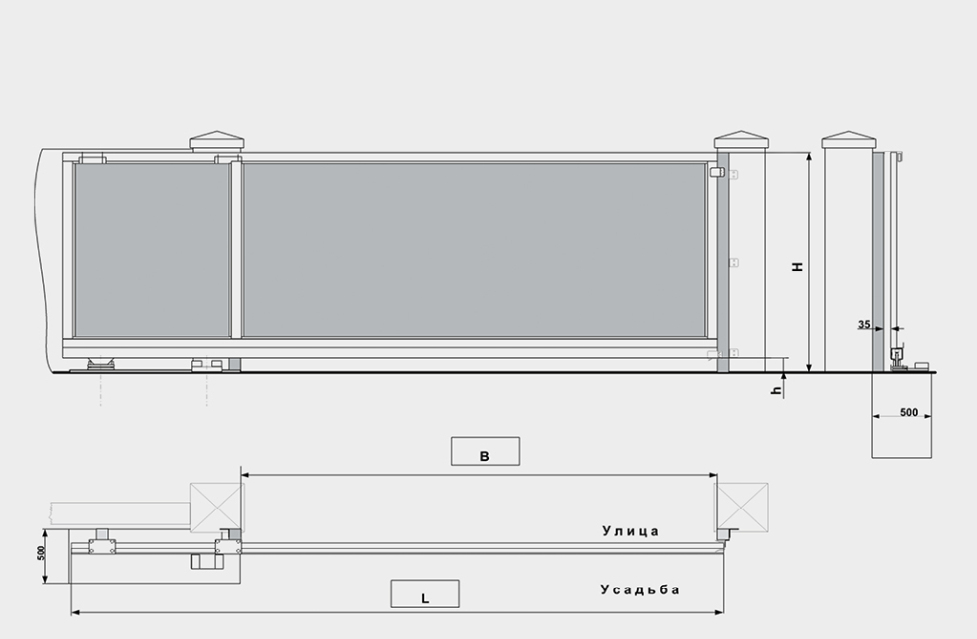

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.

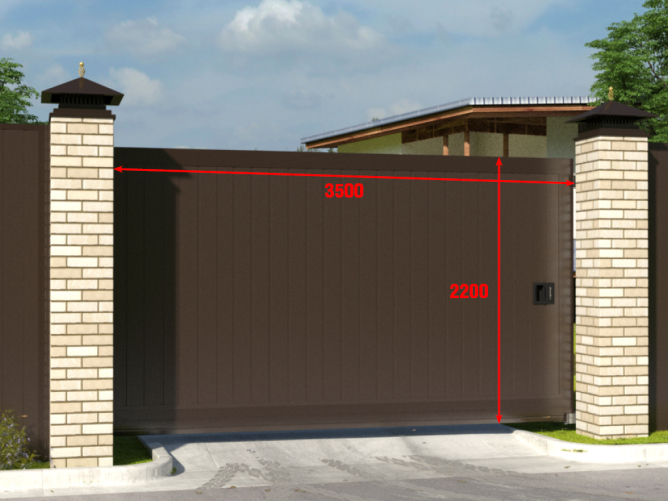

H — высота проема (в зависимости от комплекта).

В — ширина проема (в зависимости от комплекта).

L — место в сторону сдвига.

h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

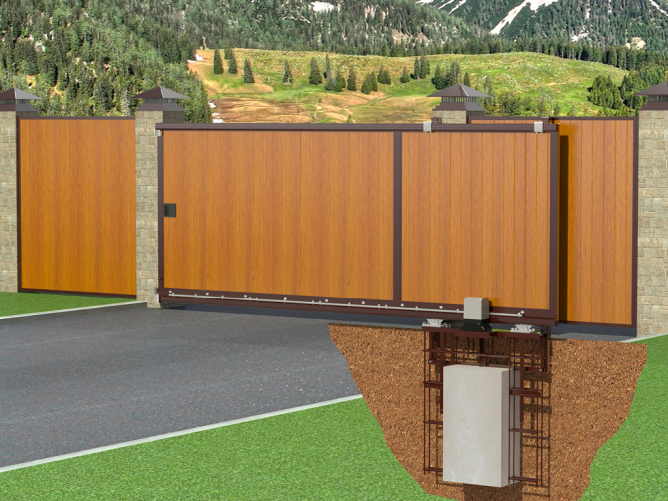

Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Возможны иные способы монтажа, обеспечивающие достаточную устойчивость конструкции.

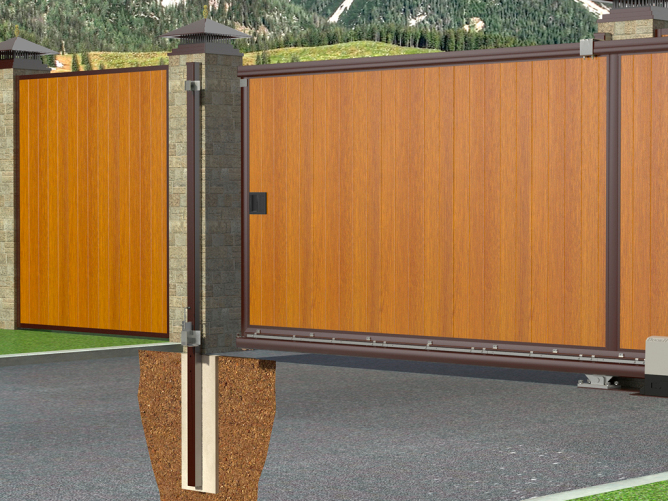

Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.

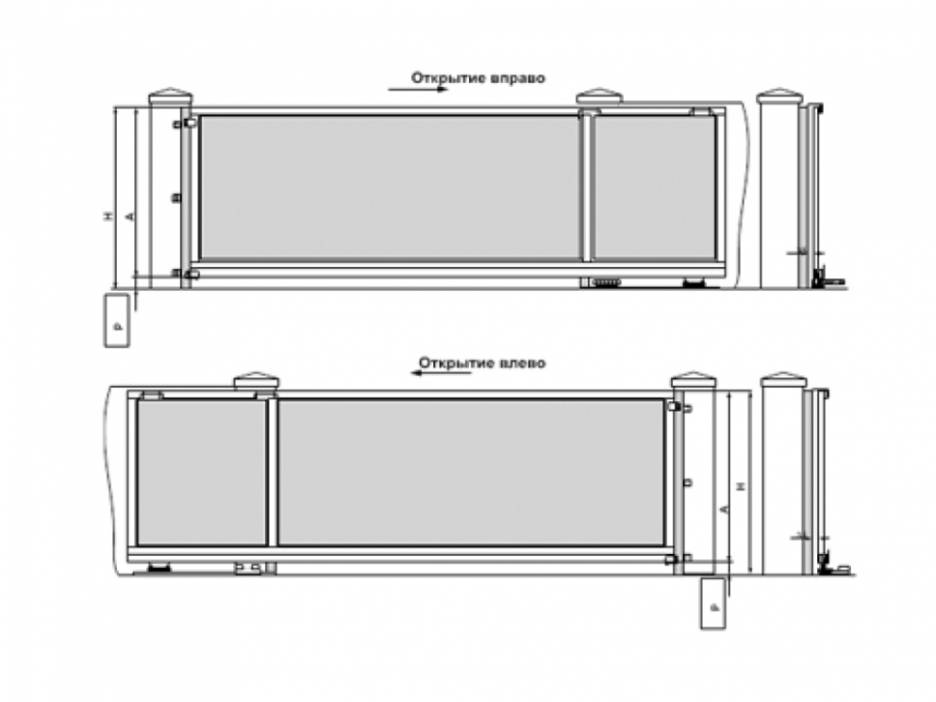

Возможны варианты открывания ворот как в правую, так и в левую сторону.

Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ.

Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.

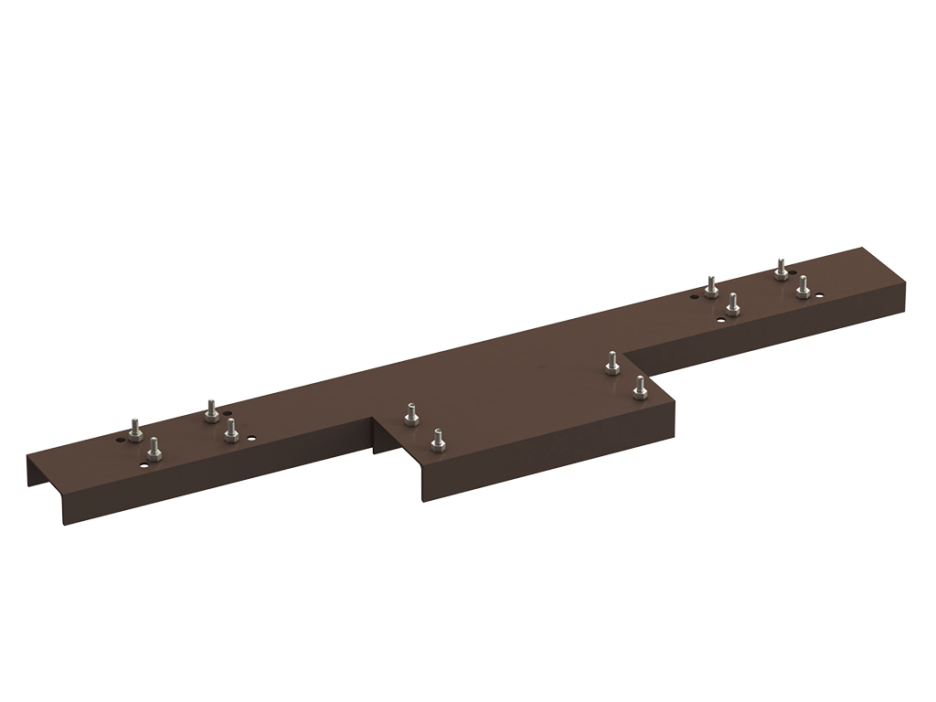

Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.

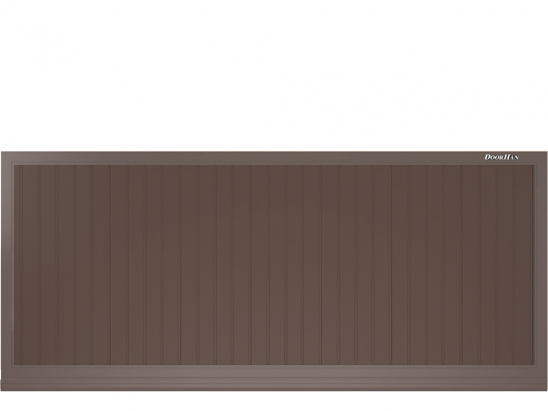

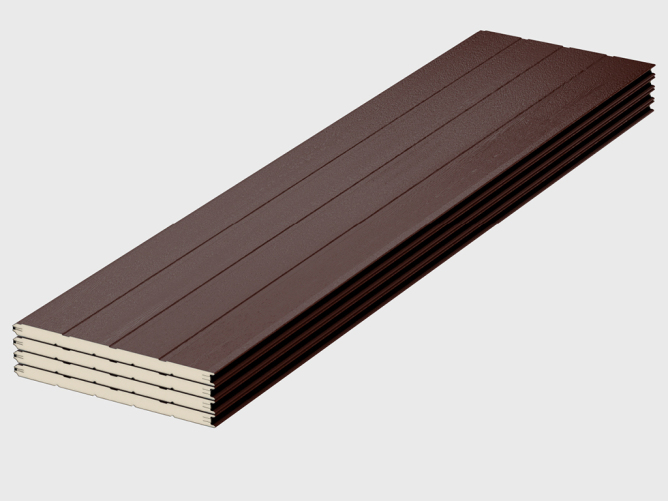

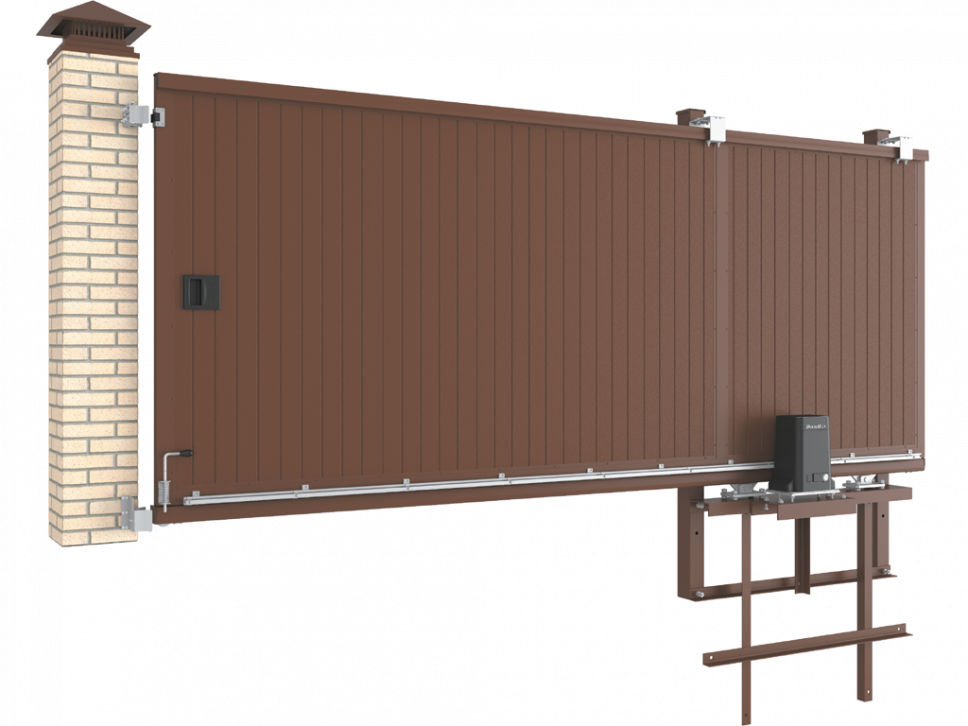

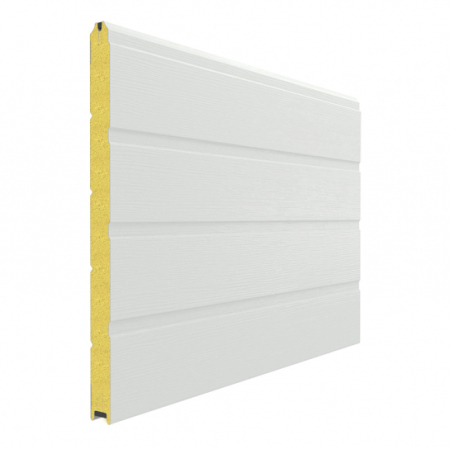

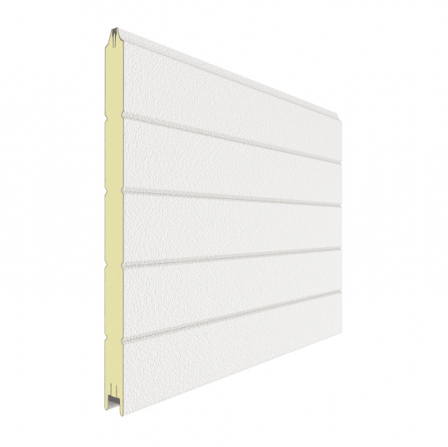

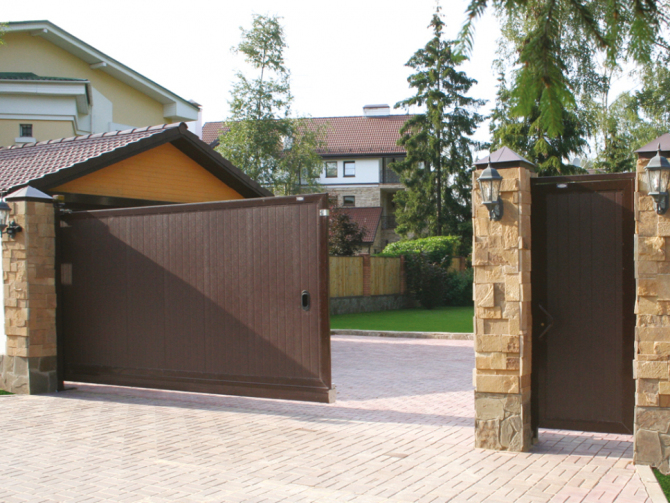

Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017).

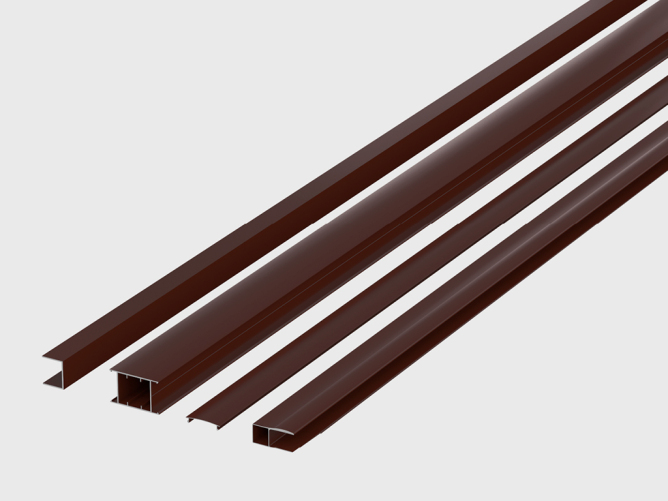

Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода.

Несущая балка и ролики.

Коробка с комплектацией для сборки щита

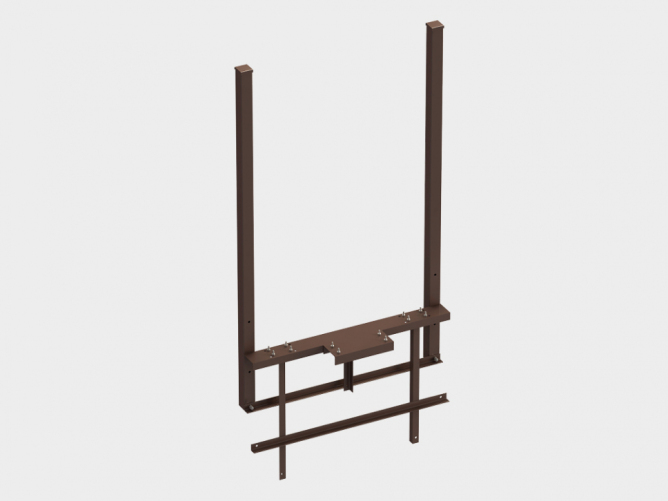

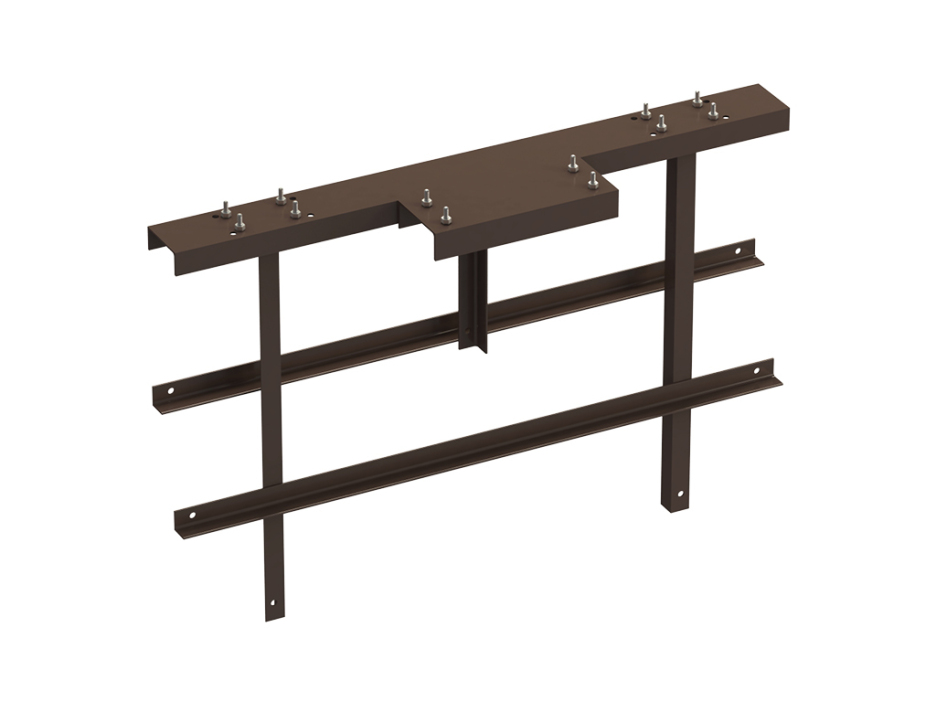

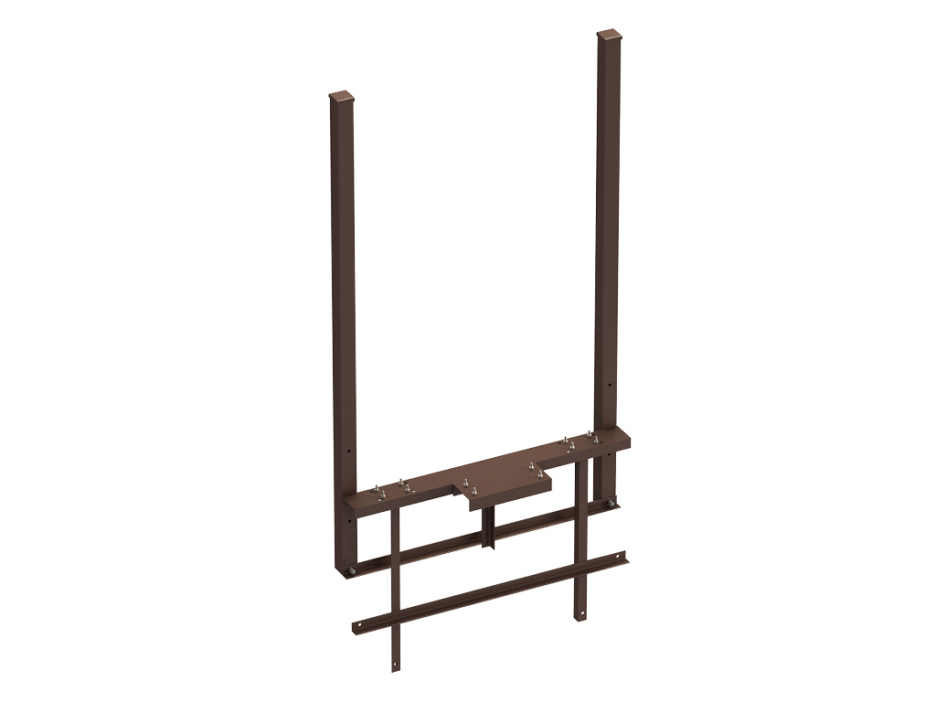

Комплект силовой рамы

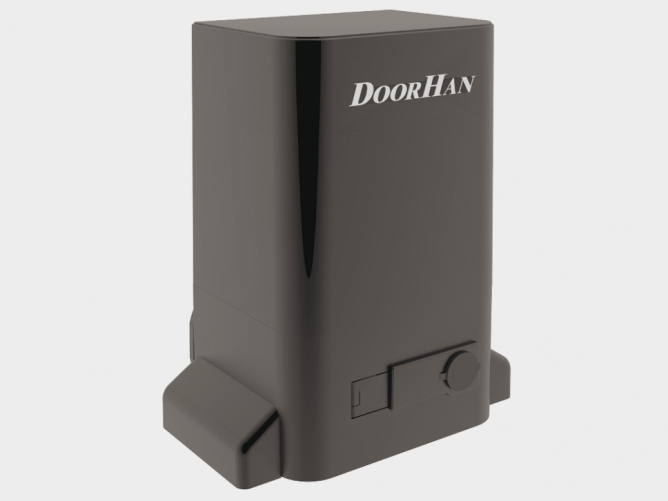

Электропривод позволяет автоматизировать открывание/закрывание сдвижных ворот

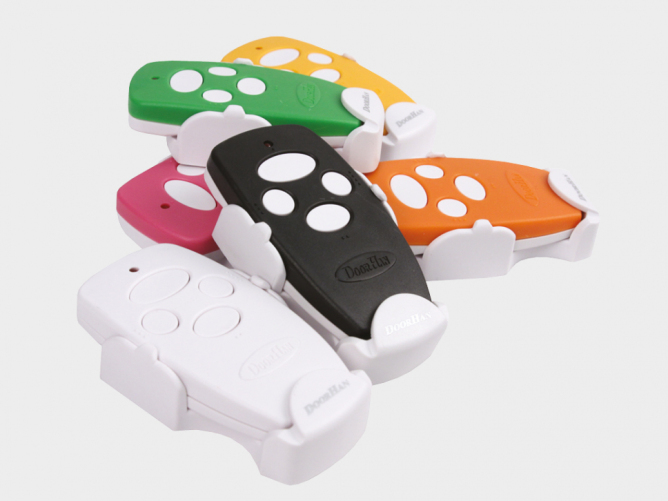

Дистанционное управление (современный дизайн, пульты небольших размеров)

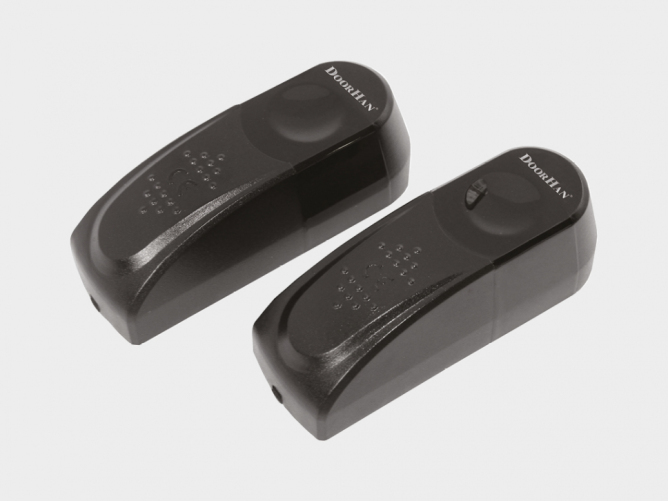

Фотоэлементы безопасности предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма

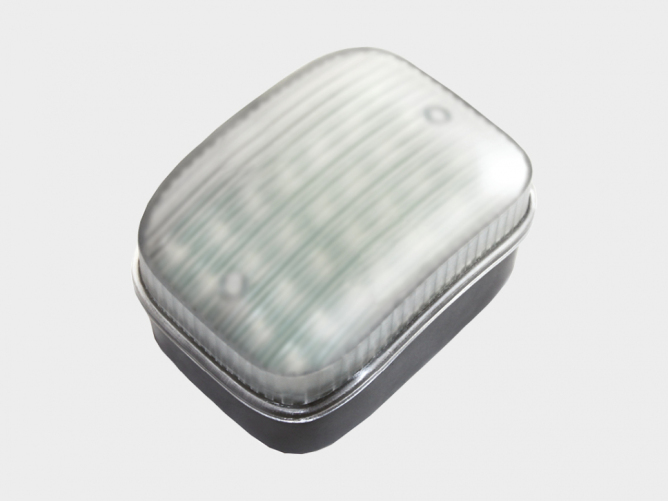

Сигнальная лампа сигнализирует о движении ворот в течение всего цикла открывания и закрывания

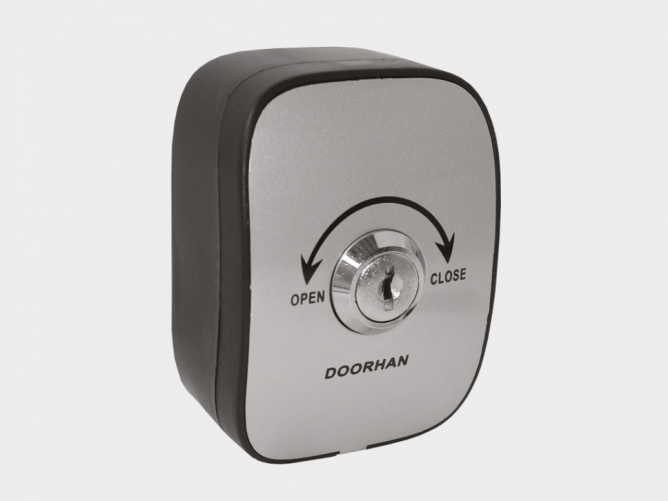

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

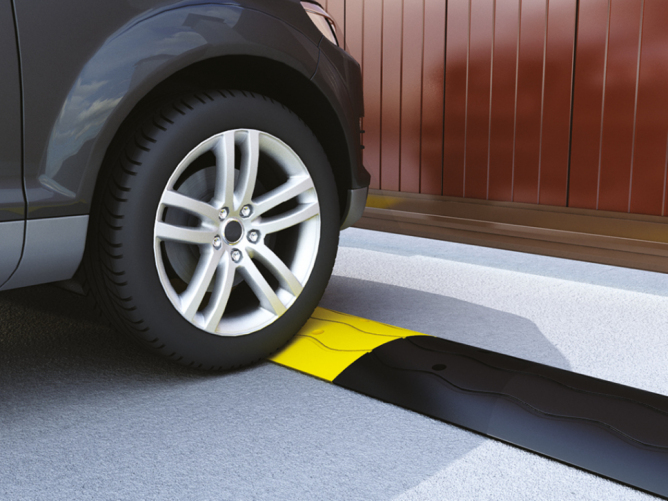

«Лежачий полицейский» обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука

ПАРАМЕТР                                                                                                  ЗНАЧЕНИЕ

Ветровая нагрузка, кг/м²                                                                              до 700

Усилие ручного открывания и закрывания, Н, не более                              150

Группа горючести по ГОСТ 30244-94                                                           Г2

Группа воспламеняемости по ГОСТ 30402-96                                              В2

Вес полотна ворот, кг/м²                                                                             19

1. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать полотно ворот при сцепленном приводе.

4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

6. Строго запрещено пересекать траекторию движения полотна во время открывания и закрывания ворот, т. к. это может привести к серьезным травмам.

7. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.

10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

Упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна ворот с перехлестом, пленка закреплена скотчем с логотипом компании

Упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании

Составпузырчатая пленка с логотипом компании, скотч с логотипом компании

Покупателю предоставляется гарантия надежности работы сдвижных ворот, произведенных концерном DoorHan, на 1 год с момента приобретения изделия.

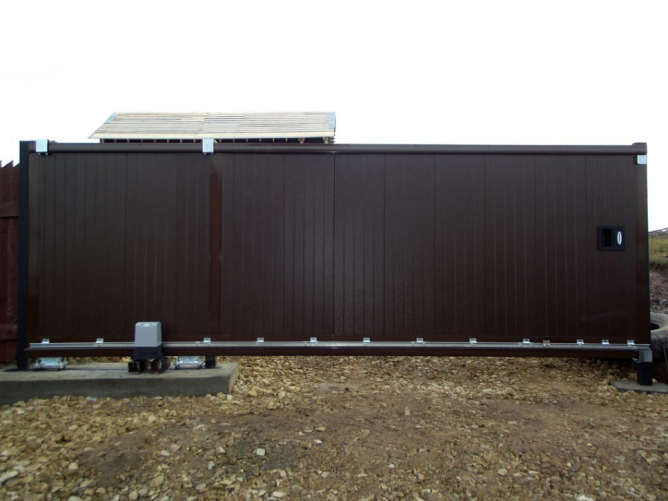

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрывании заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
