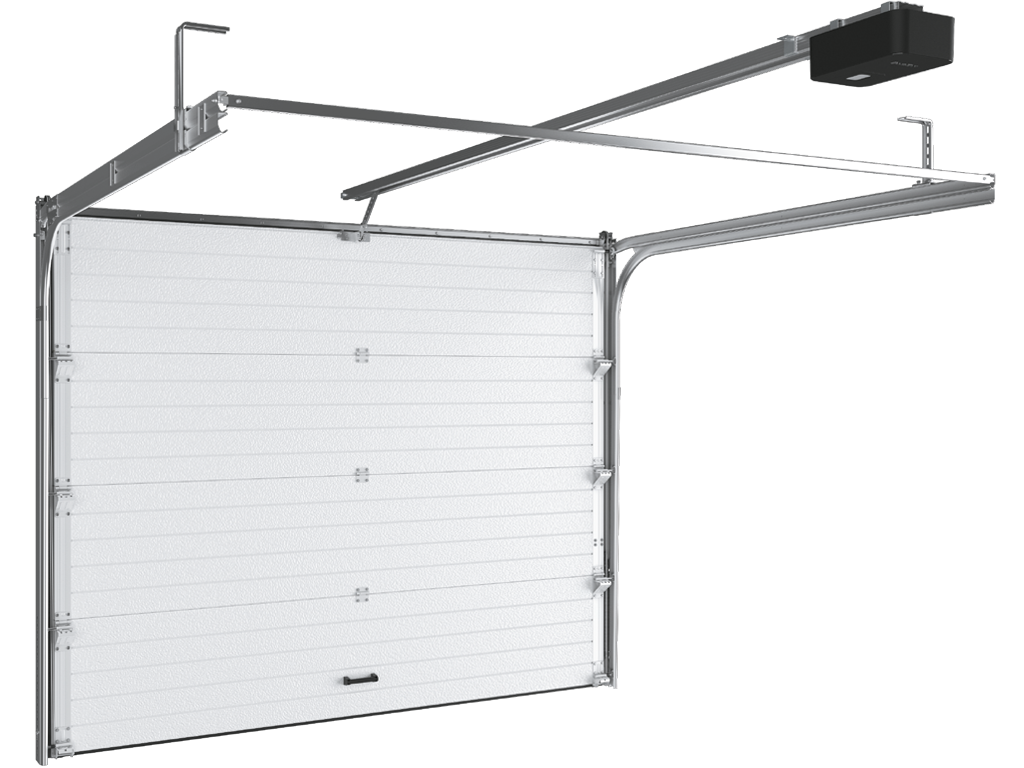

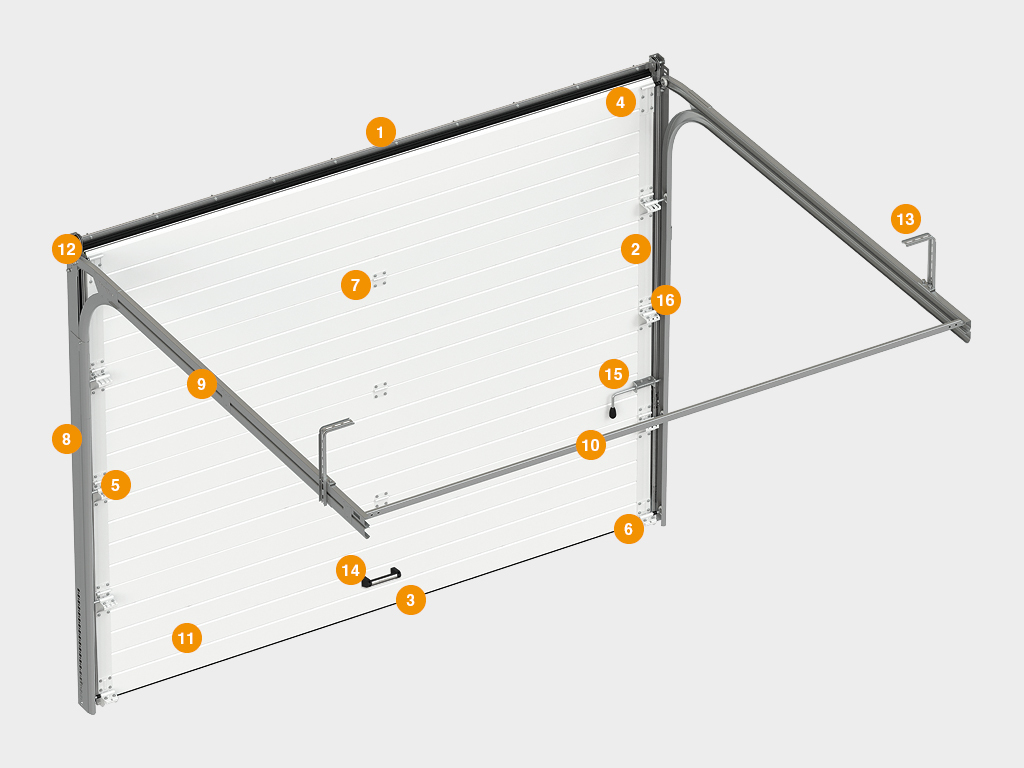

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем

2. Контурные боковые многокамерные уплотнители

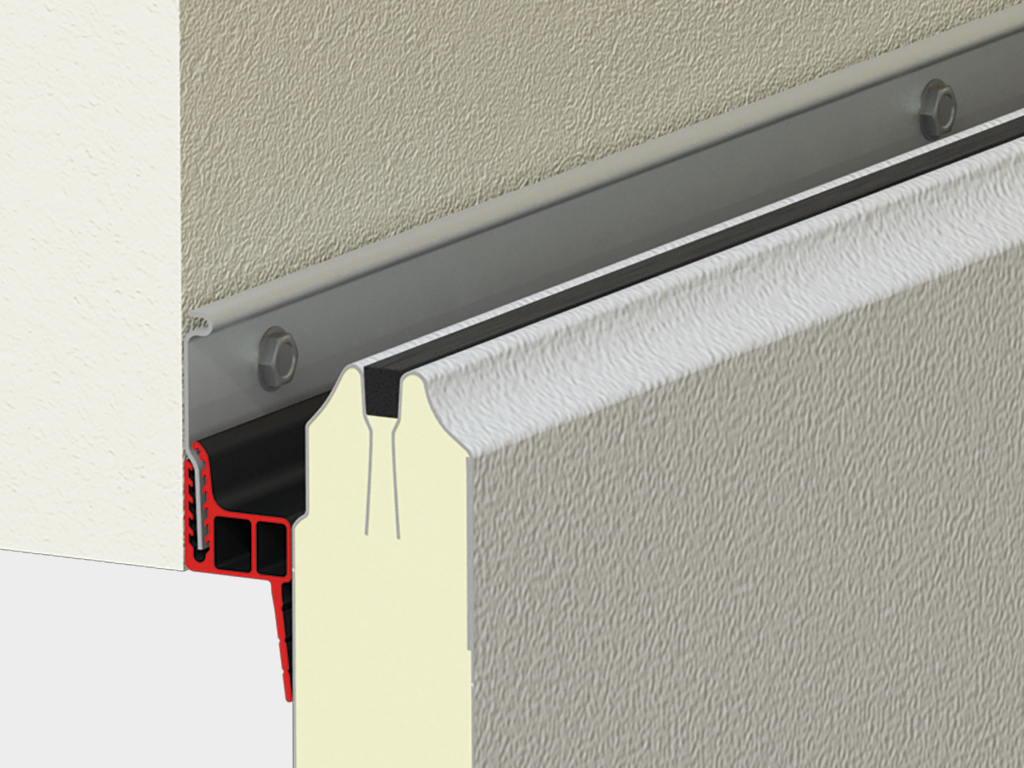

3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель

4. Верхний угловой кронштейн регулируемый

5. Боковая опора с регулируемым роликодержателем

6. Нижний угловой кронштейн с регулируемым роликодержателем

7. Внутренняя петля

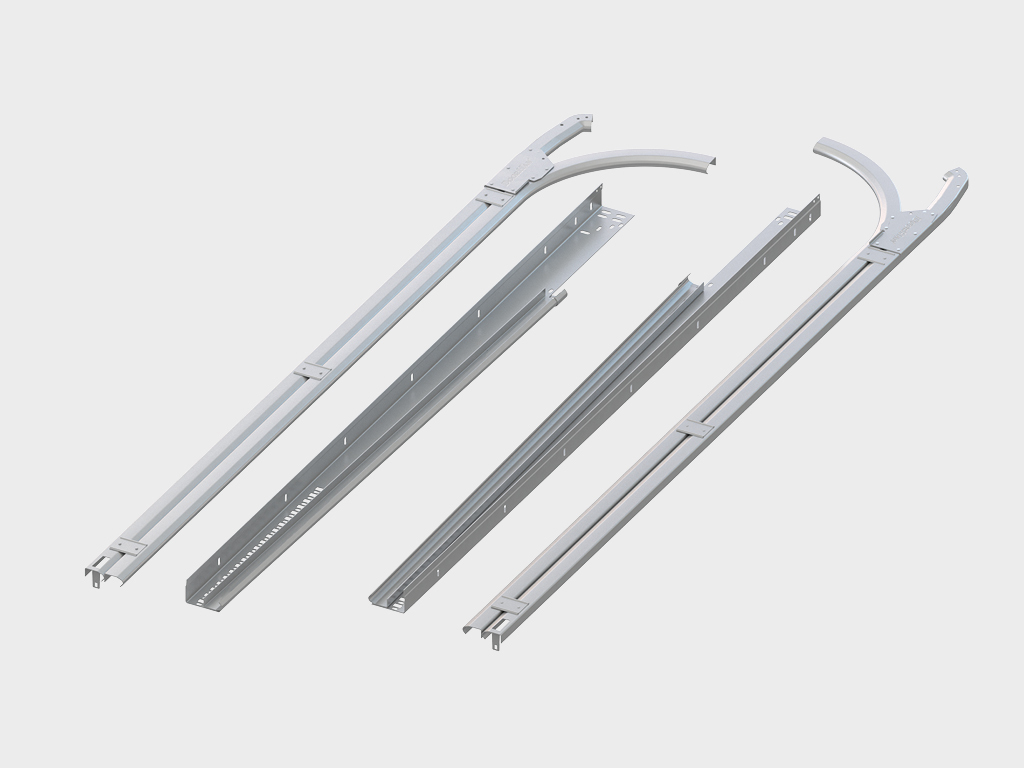

8. Вертикальная направляющая в сборе

9. Горизонтальная направляющая в сборе

10. Дистанционный С-профиль

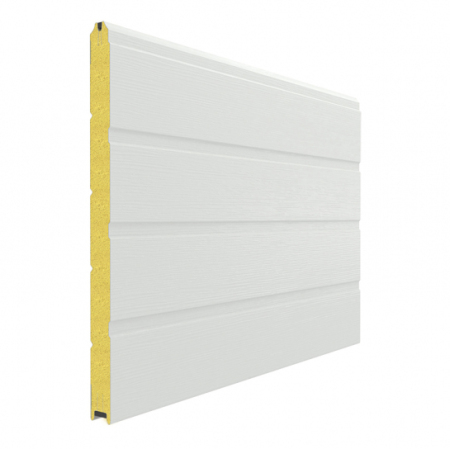

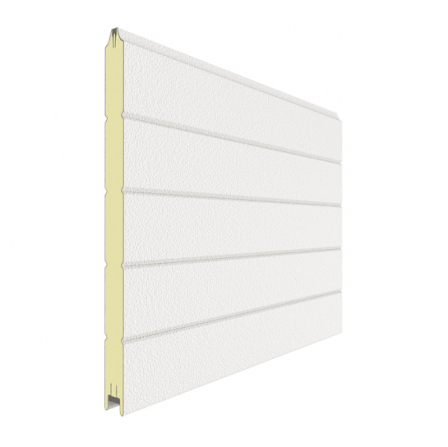

11. Сэндвич-панель

12. Кронштейн с двойным шкивом

13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации

14. Ручка подъемная

15. Задвижка (опция)

16. Пружины растяжения

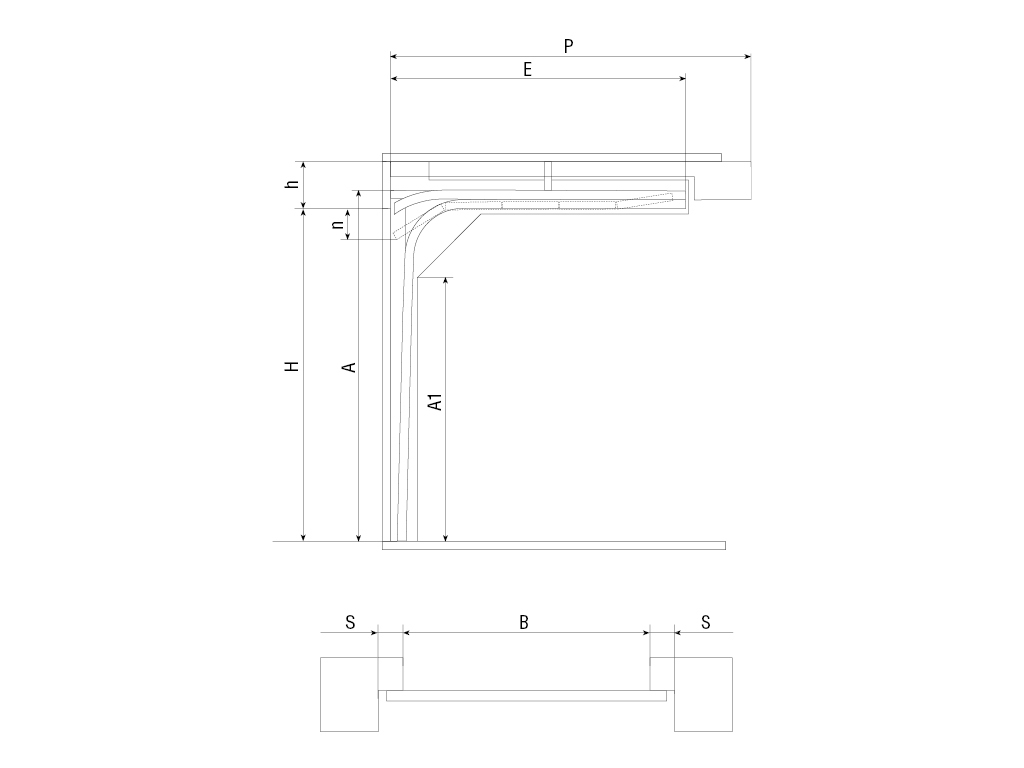

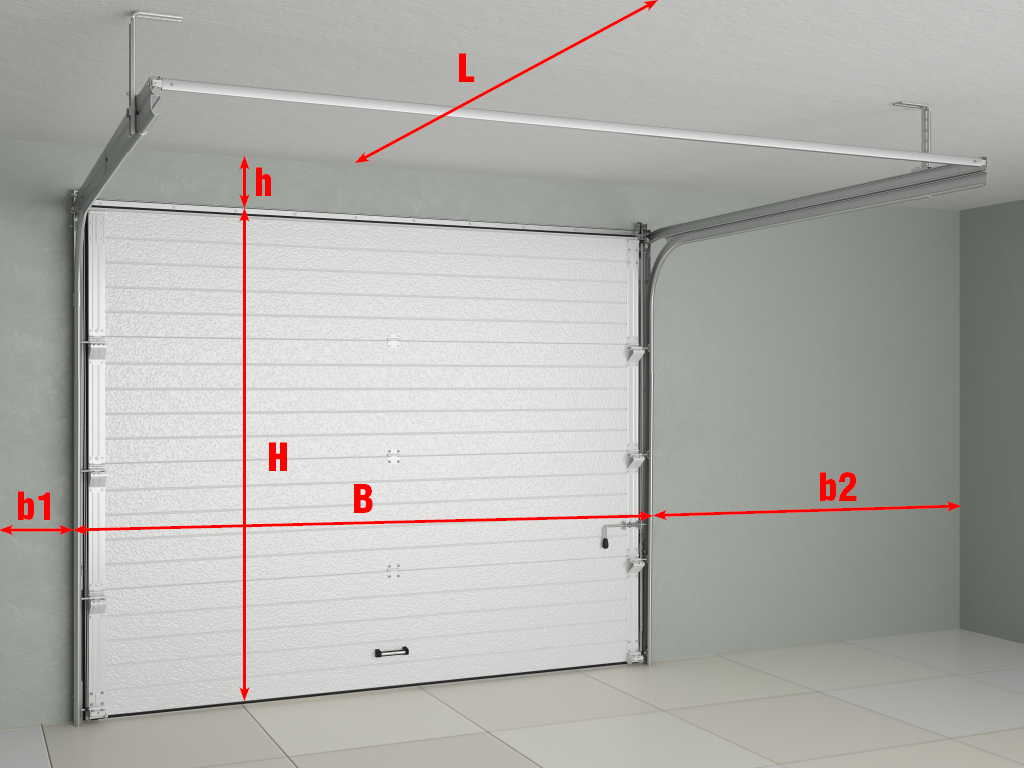

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);

B — ширина проема (расстояние от левого до правого края проема);

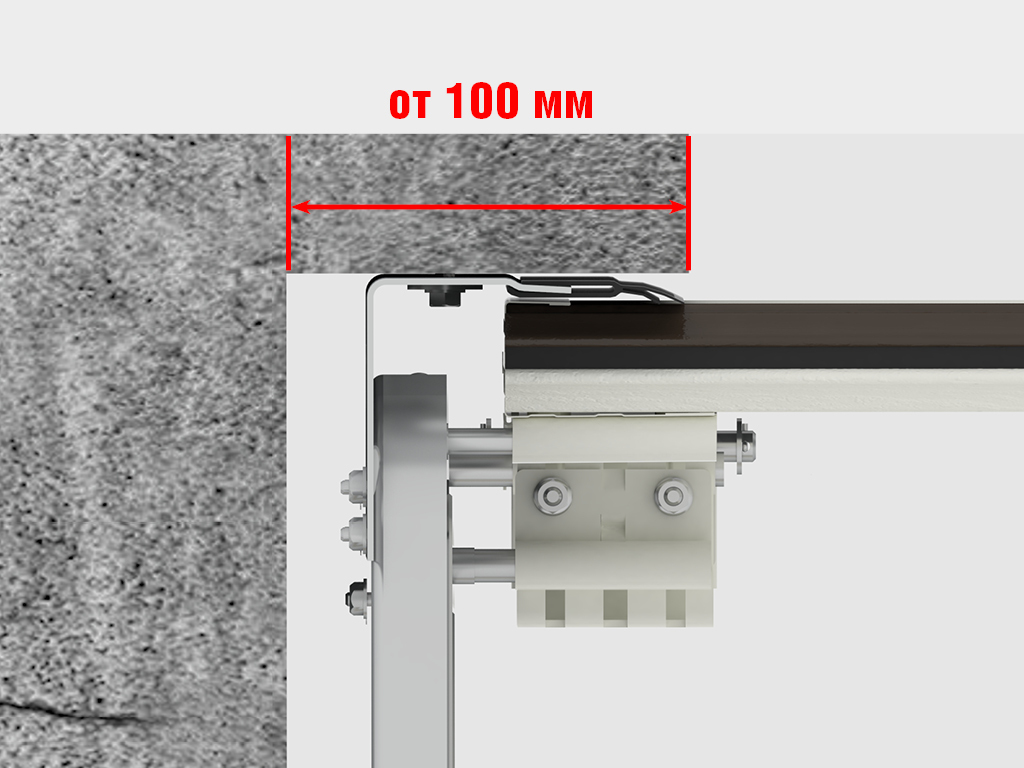

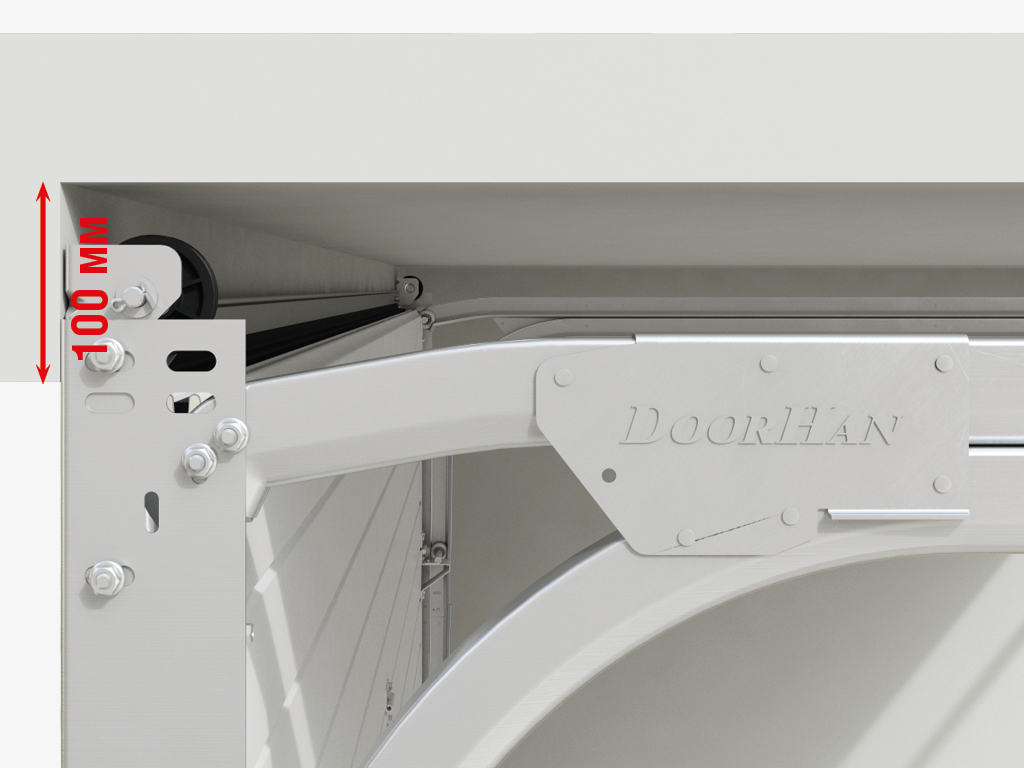

h — притолока (расстояние от верха проема до потолка) min 100 мм;

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж на проем (классический вариант монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

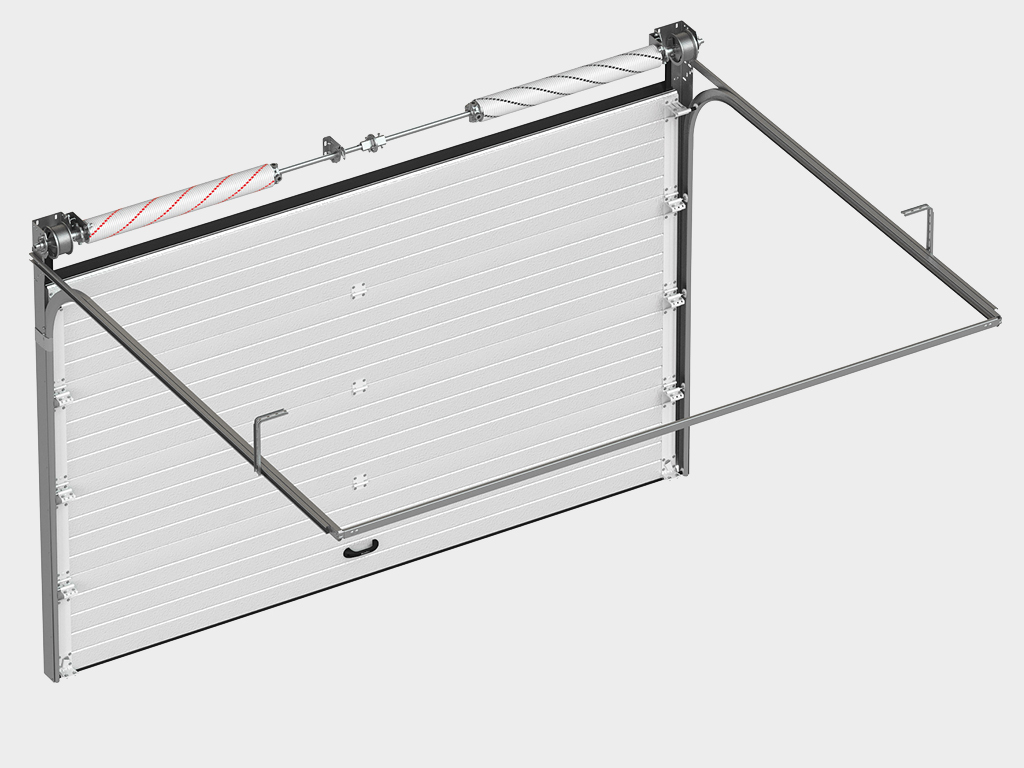

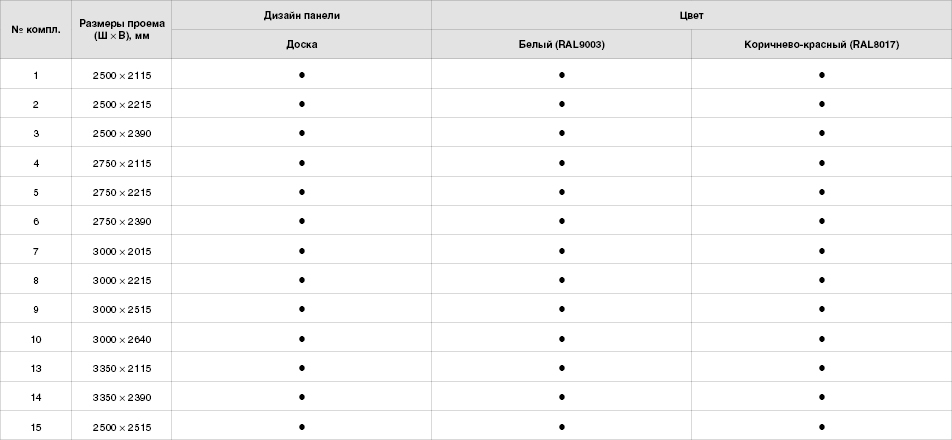

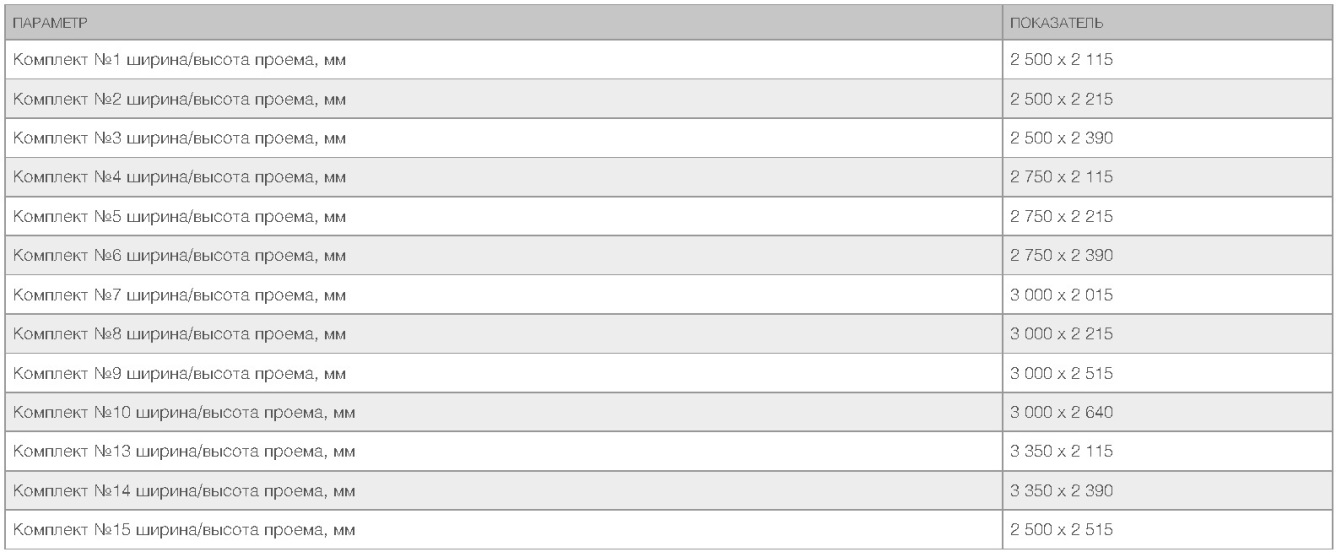

Низкий подъем (пружины растяжения)

Низкий тип подъема обеспечивает возможность установки конструкции ворот практически в любое помещение..

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры..

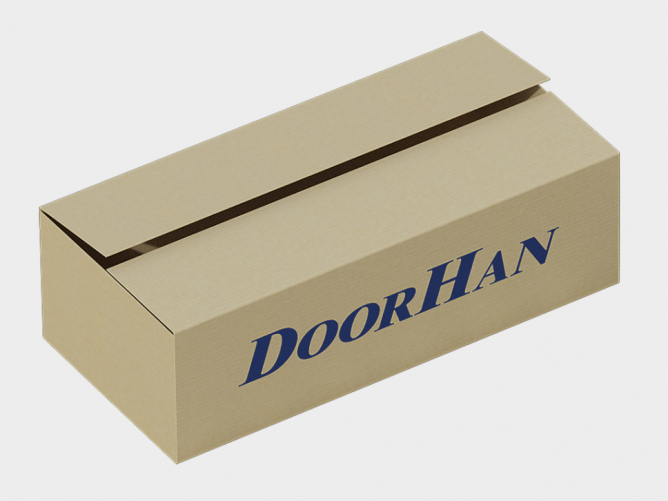

Коробка с комплектацией для сборки щита

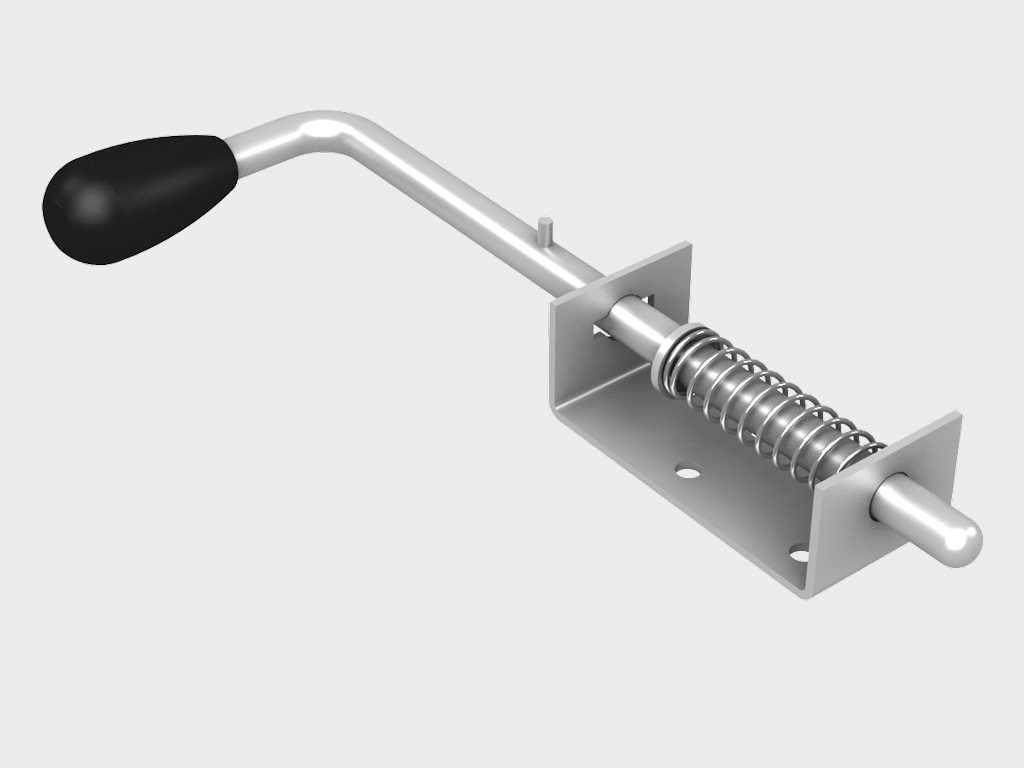

Механическая задвижка (арт. R25135) позволяет блокировать полотно изнутри помещения. Отличается надежностью и простотой.

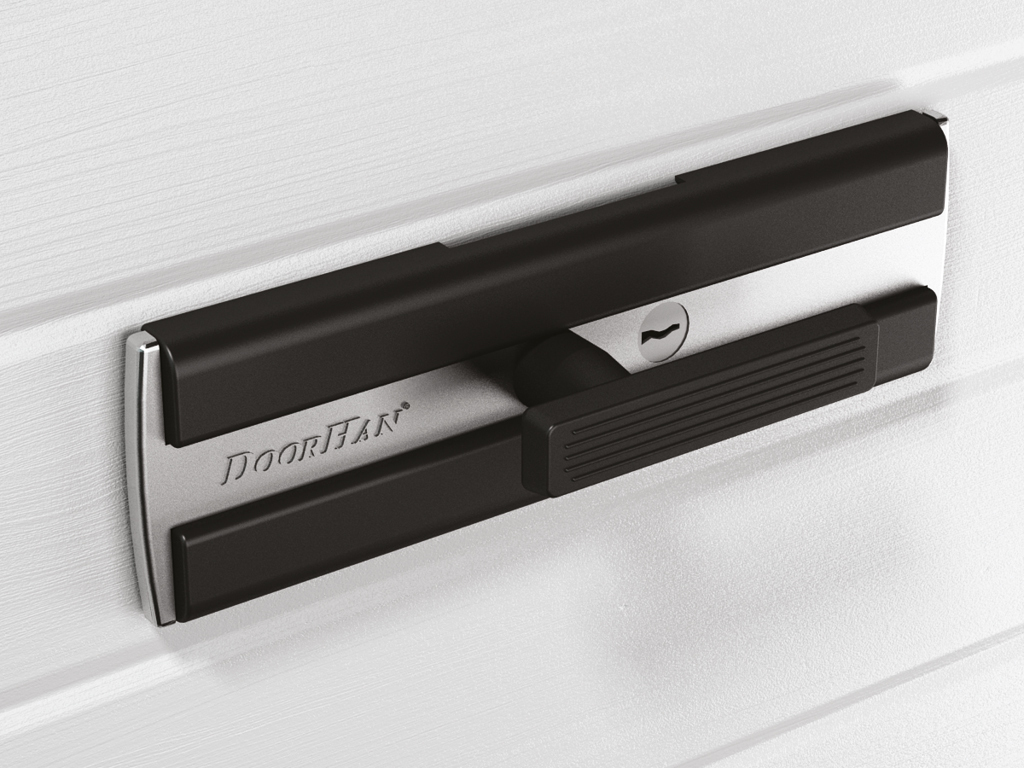

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

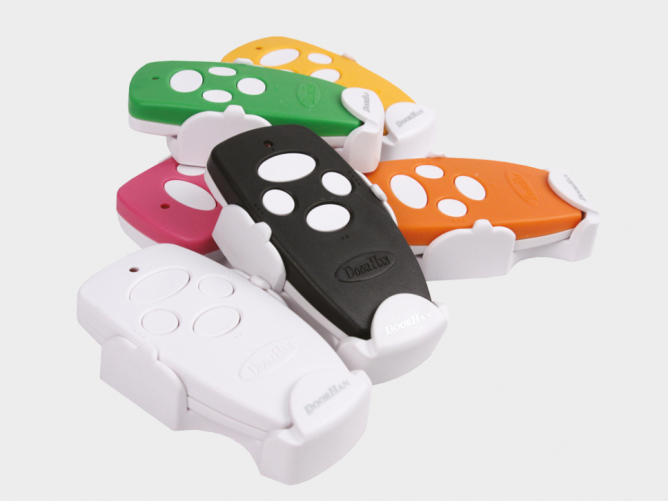

Дистанционное управление (современный дизайн, пульты небольших размеров)

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

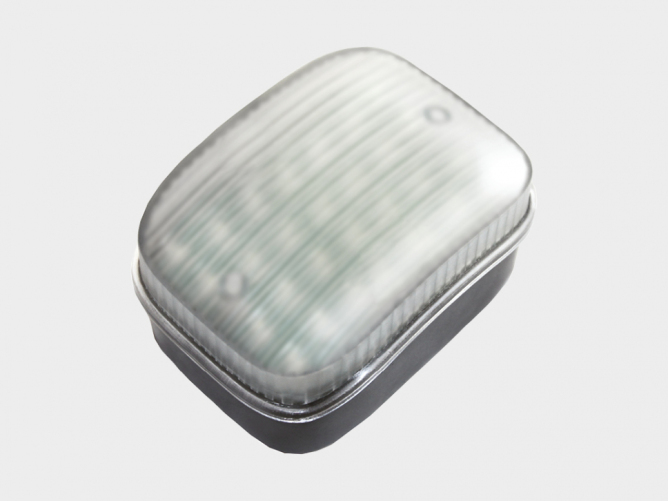

Сигнальная лампа сигнализирует о движении ворот в течение всего цикла открывания и закрывания

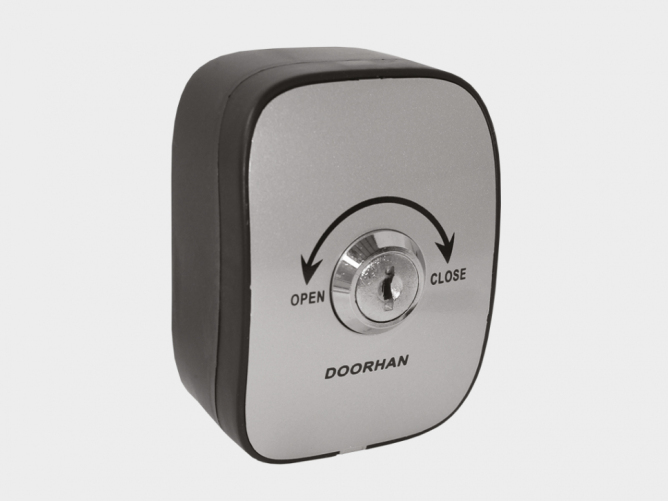

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

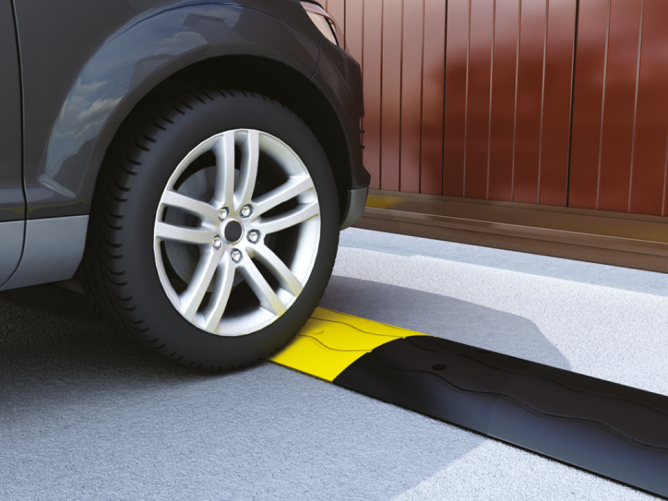

«Лежачий полицейский» обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.

8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

Упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна ворот с перехлестом, пленка закреплена скотчем с логотипом компании

Упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании

Составпузырчатая пленка с логотипом компании, скотч с логотипом компании

Покупателю предоставляется гарантия надежности работы сдвижных ворот, произведенных концерном DoorHan, на 1 год с момента приобретения изделия.

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрывании заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
