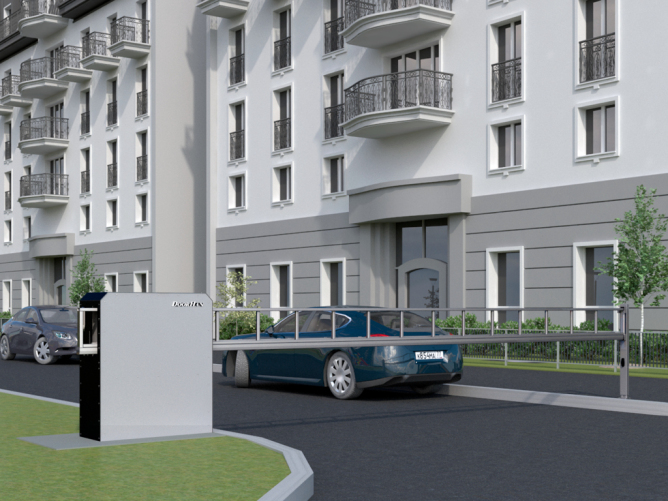

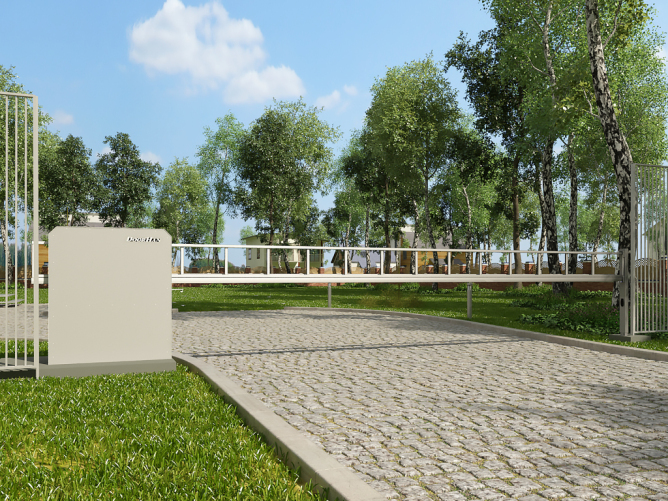

Въезд на территорию поселков, СНТ, ПЖСК

и т. д.

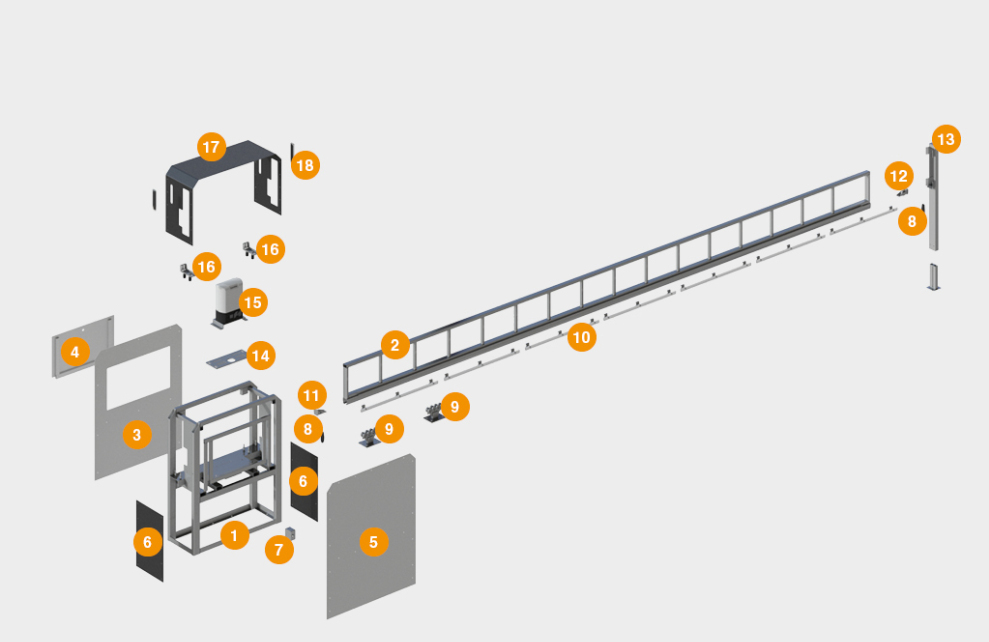

1. Рама

2. Стрела

3. Панель шлагбаума задняя

4. Крышка панели шлагбаума задней

5. Панель шлагбаума передняя

6. Панель шлагбаума боковая

7. Коробка распаячная

8. Фотоэлементы беспроводные PHOTOCELL-PRO

9. Опора ролика для балки 71 × 60 × 3,5

10. Рейка зубчатая DHRACK 12 × 30 (1 м)

11. Крышка задняя для балки 71 × 60 × 3,5

12. Ролик концевой в сборе для балки прокатной 71 × 60 × 3,5

13. Столб-ловитель

14. Пластина площадки для привода

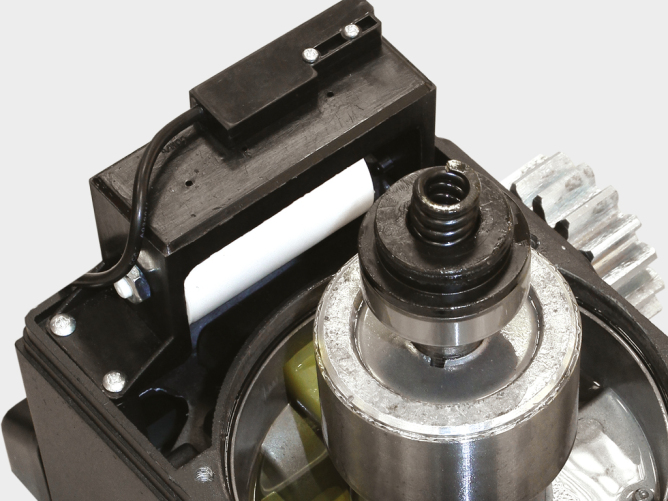

15. Привод

16. Направляющее устройство

17. Панель шлагбаума верхняя в сборе

18. Лампа сигнальная Barrier-PRO

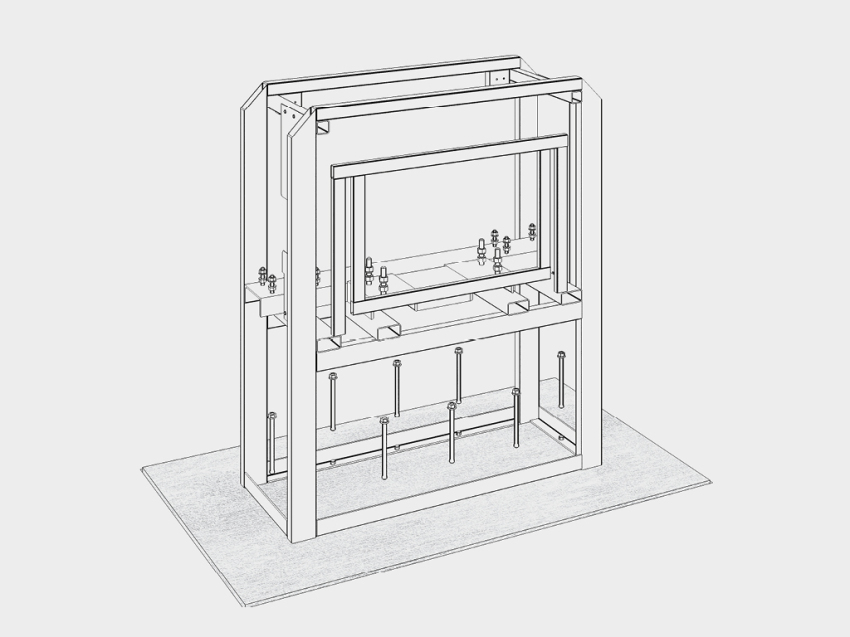

Стойка шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.

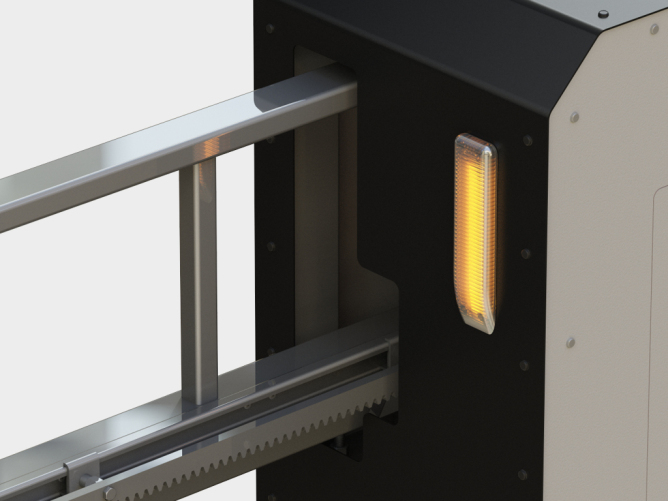

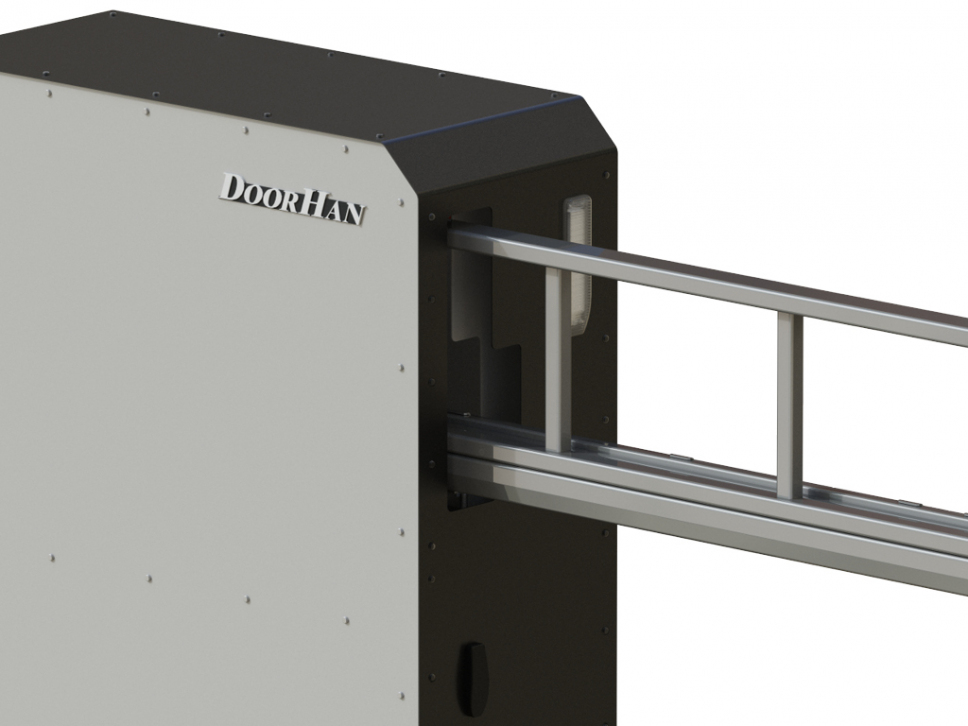

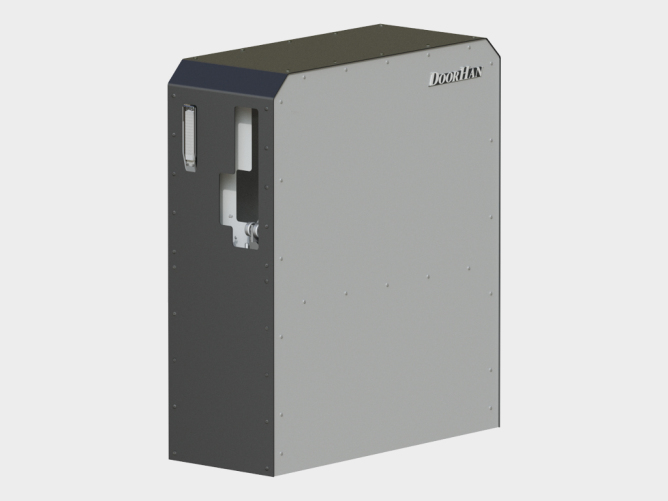

Стойка шлагбаума с встроенными светодиодными сигнальными лампами.

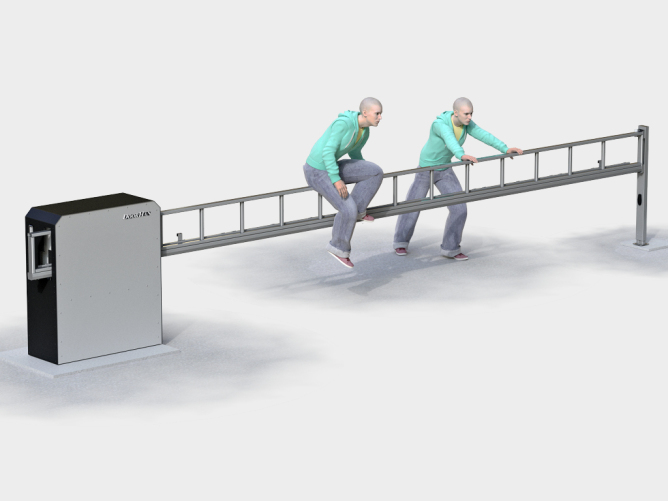

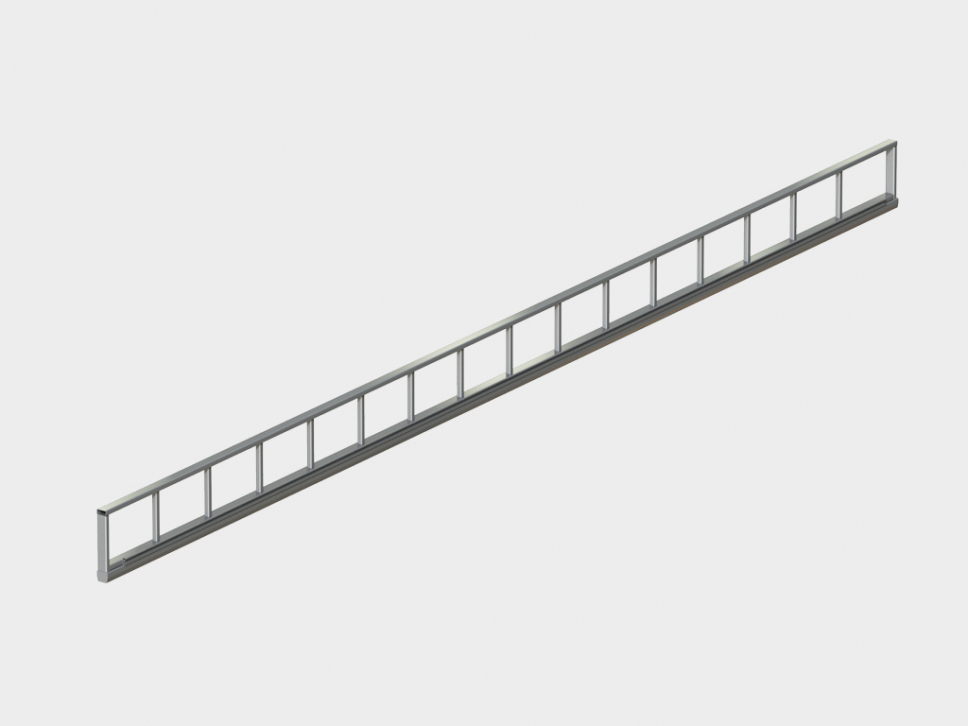

Стальная усиленная стрела шлагбаума

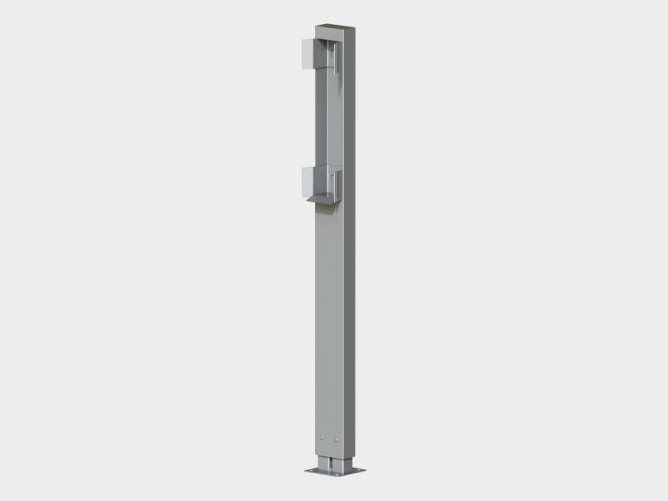

Столб-ловитель стрелы шлагбаума.

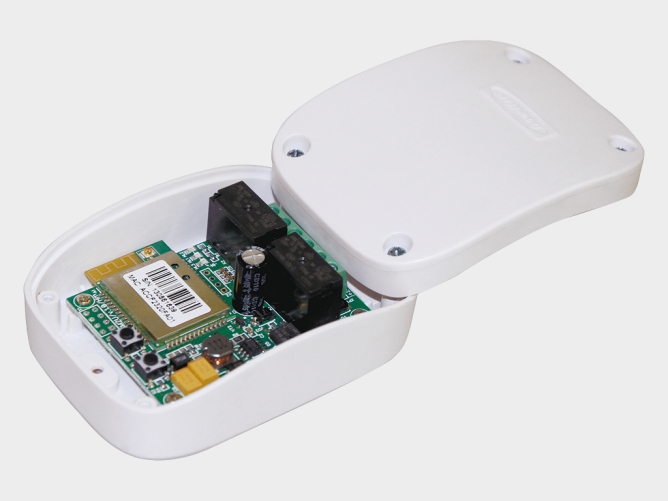

Wi-Fi-модуль для беспроводного управления (выработки сигнала управления NO) электроприводами

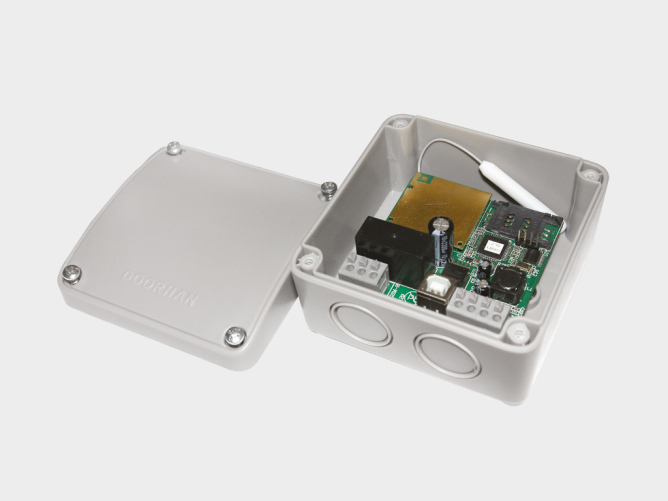

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума

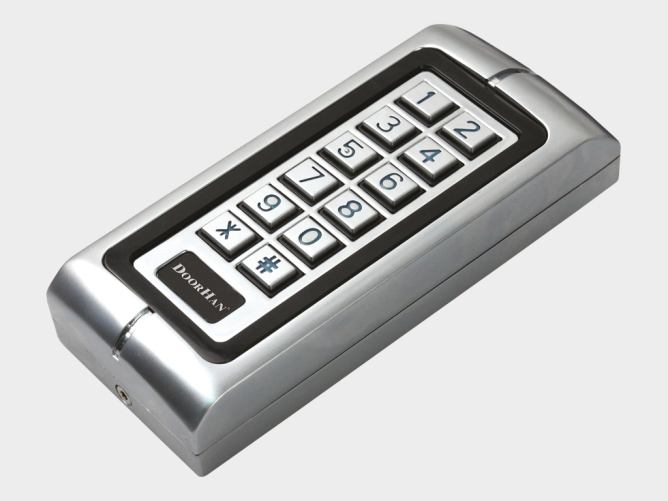

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания проксими-карт

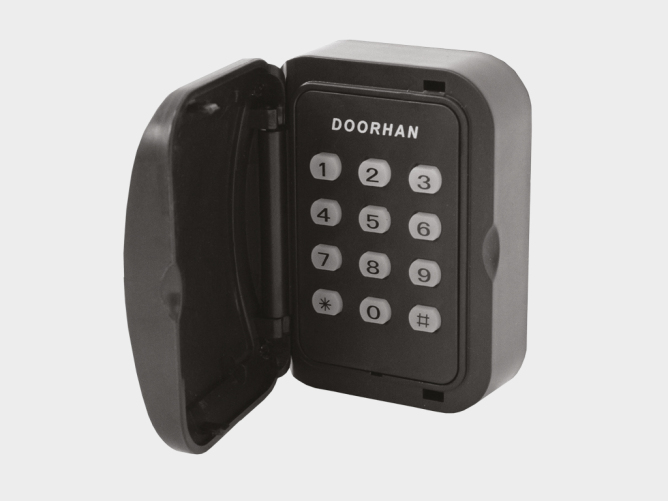

Кодовая клавиатура KEYPAD для дистанционного управления электроприводом, оснащенным встроенным или внешним приемником DoorHan

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами

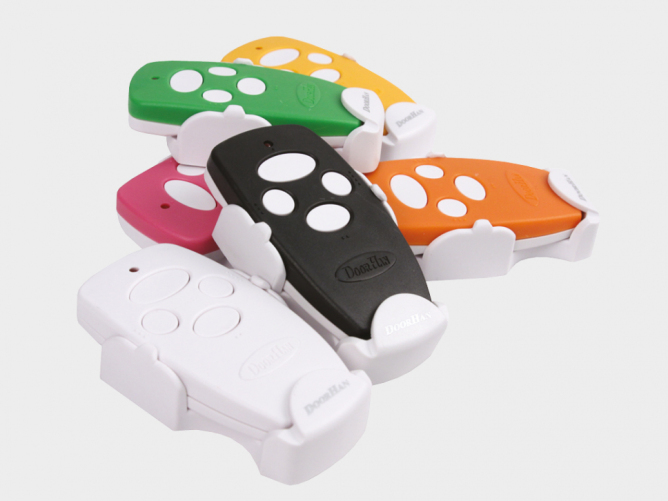

Дистанционное управление несколькими воротами или шлагбаумами (современный дизайн, пульты небольших размеров)

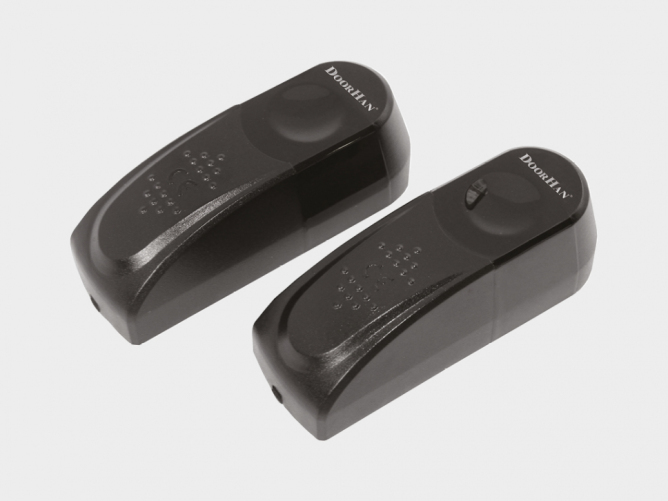

Фотоэлементы безопасности предназначены для обнаружения людей, животных и посторонних предметов в проеме при движении полотна для исключения травматизма

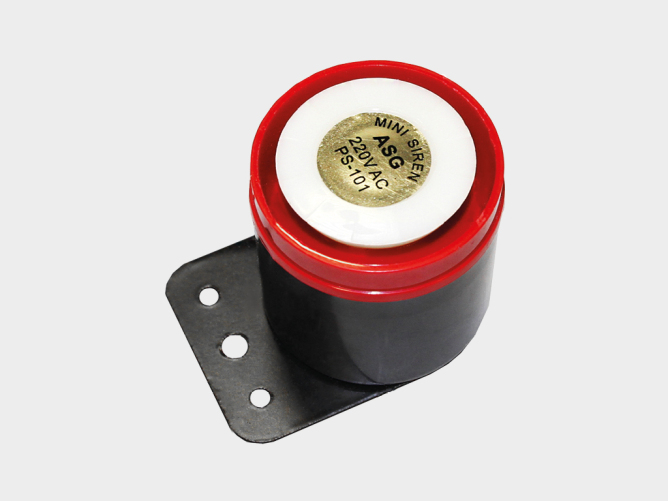

Сирена Sirena для звукового оповещения о движении полотна

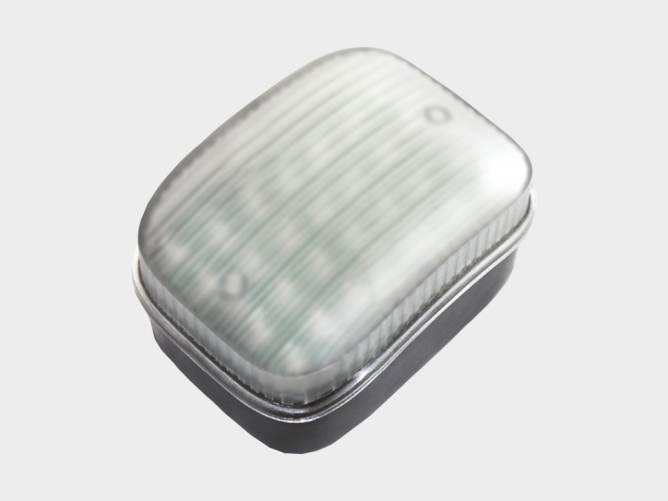

Сигнальная лампа сигнализирует о движении полотна в течение всего цикла открывания и закрывания

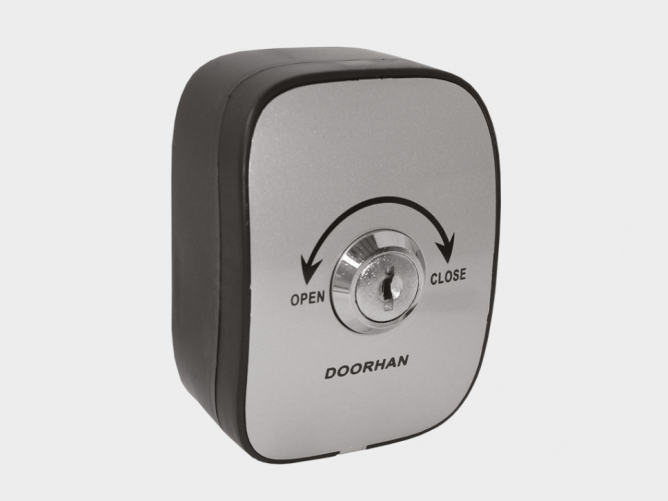

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

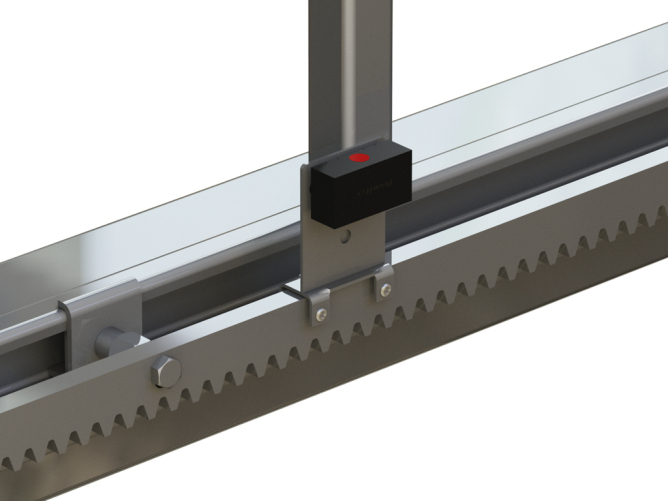

Комплект зубчатых реек.

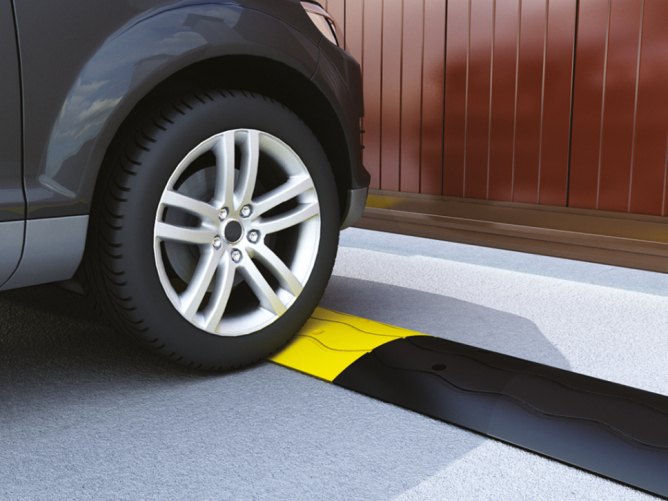

«Лежачий полицейский» обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука

ПАРАМЕТР                                                                                                                                   ЗНАЧЕНИЕ

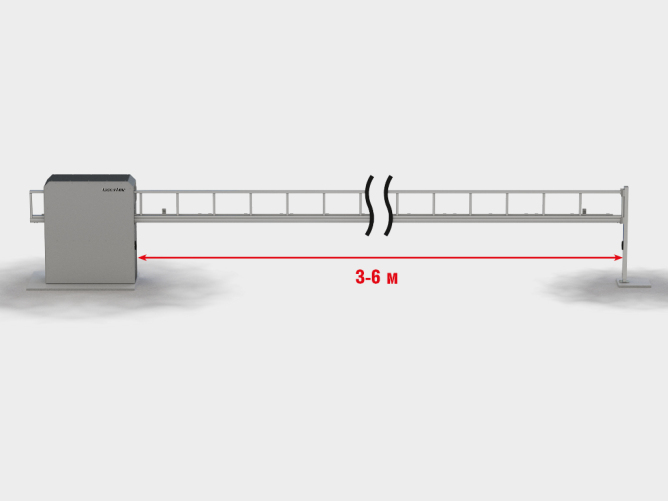

Длина стрелы, м                                                                                                           3; 3,5; 4; 4,5; 5; 5,5; 6

Напряжение питания, В                                                                                                                            220

Мощность, Вт                                                                                                                                           130

Диапазон рабочих температур, °С                                                                                                    -20...+50

Скорость открывания, м/мин                                                                                                               10—12

Класс защиты IP                                                                                                                                     IP54

1. При открывании вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать стрелу при сцепленном приводе.

4. Не допускайте детей к устройствам управления (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.

6. Строго запрещено пересекать траекторию движения стрелы во время открывания и закрывания, т. к. это может привести к серьезным травмам.

7. Не подвергайте шлагбаум ударам и не препятствуйте его свободному открыванию и закрыванию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.

10. Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку..

Упаковка представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг оборудования с перехлестом, пленка закреплена скотчем с логотипом компании

Составпузырчатая пленка с логотипом компании, скотч с логотипом компании

Покупателю предоставляется гарантия надежности работы сдвижных ворот, произведенных концерном DoorHan, на 1 год с момента приобретения изделия.

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрывании заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
