Объекты промышленного сектора: складские и производственные комплексы

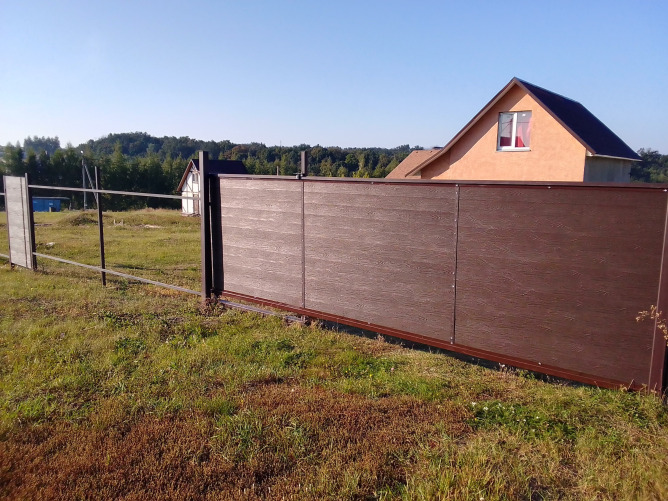

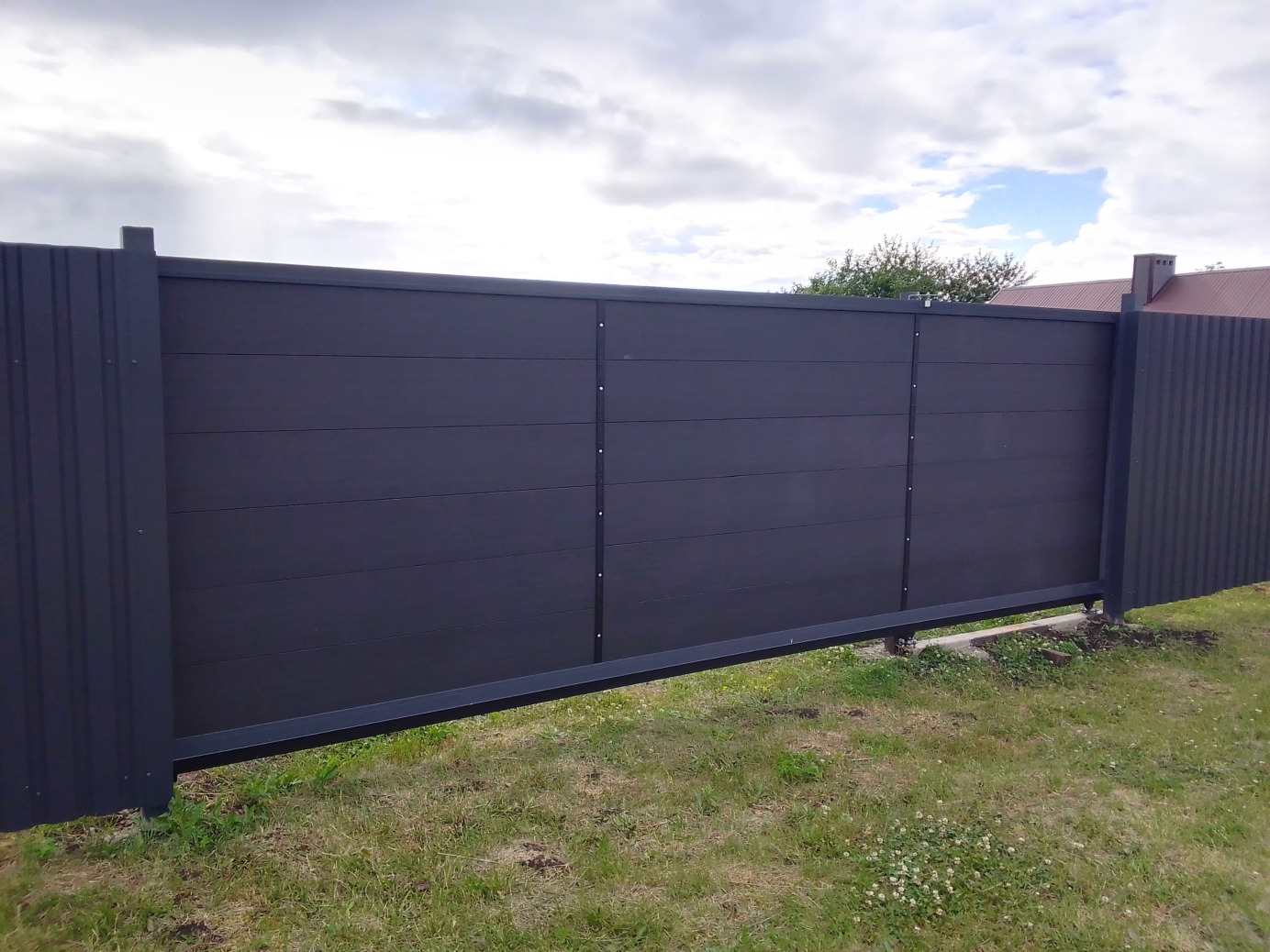

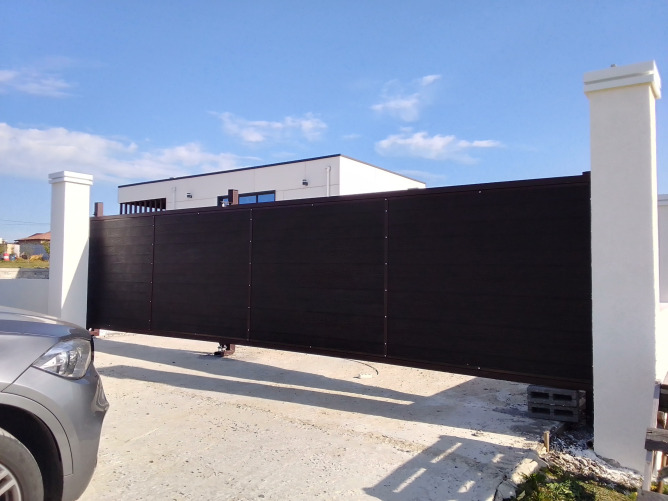

Объекты частного сектора: дачные участки

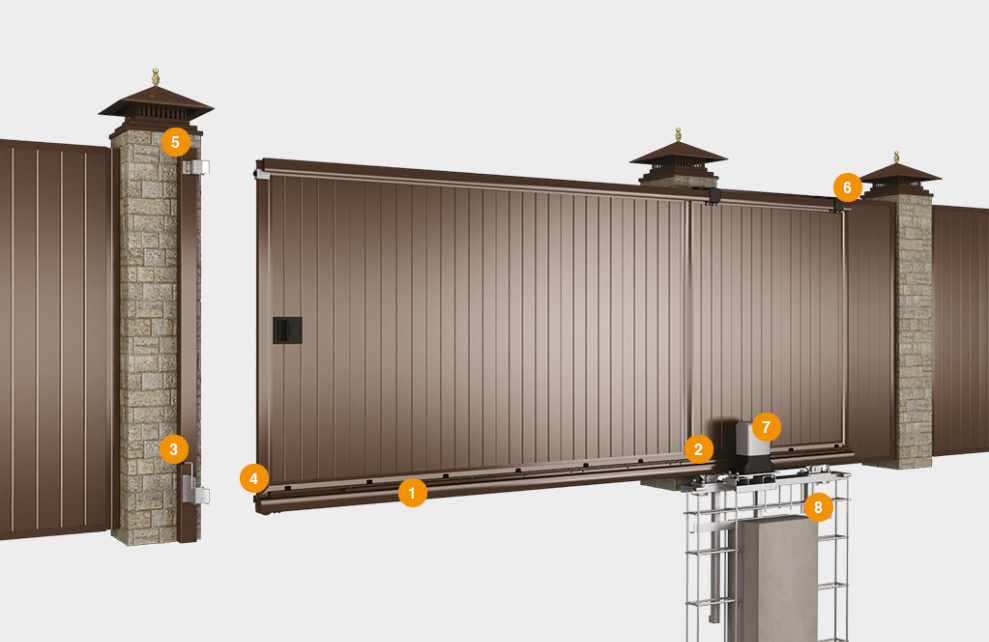

1. Несущая балка.

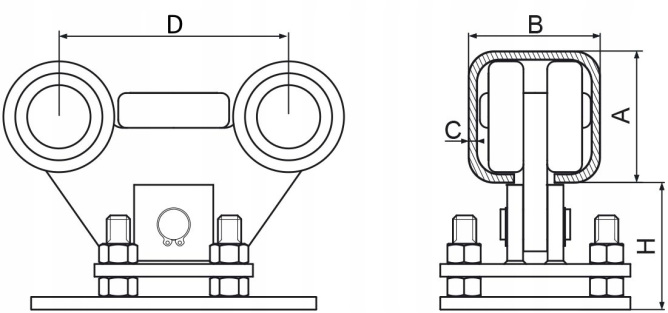

2. Роликовая опора.

3. Ловитель нижний.

4. Крышка балки.

5. Универсальный верхний ловитель.

6. Направляющее устройство.

7. Электропривод.

8. Рама.

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.

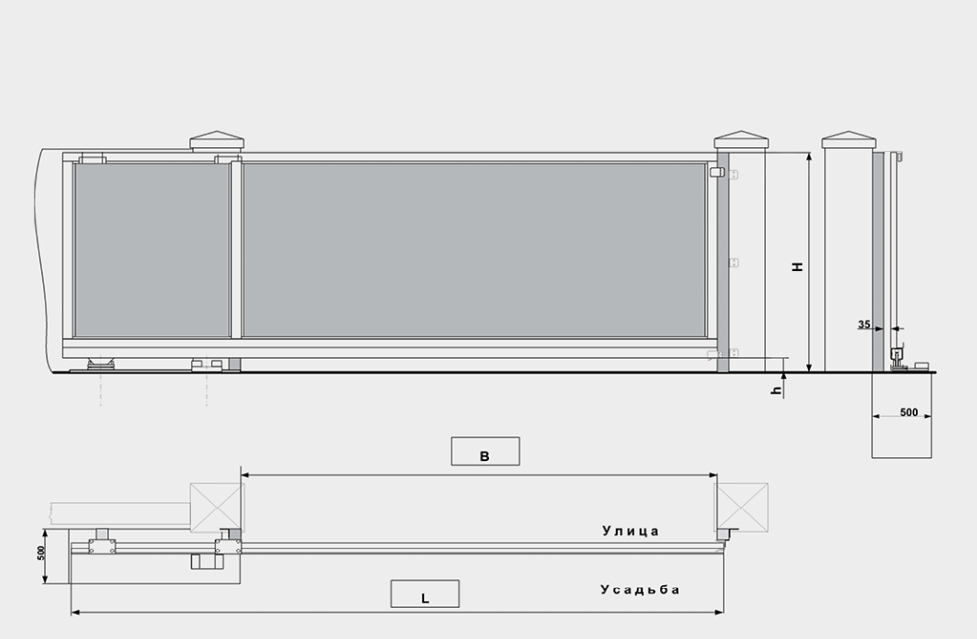

H — высота проема (в зависимости от комплекта).

В — ширина проема (в зависимости от комплекта).

L — место в сторону сдвига.

h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

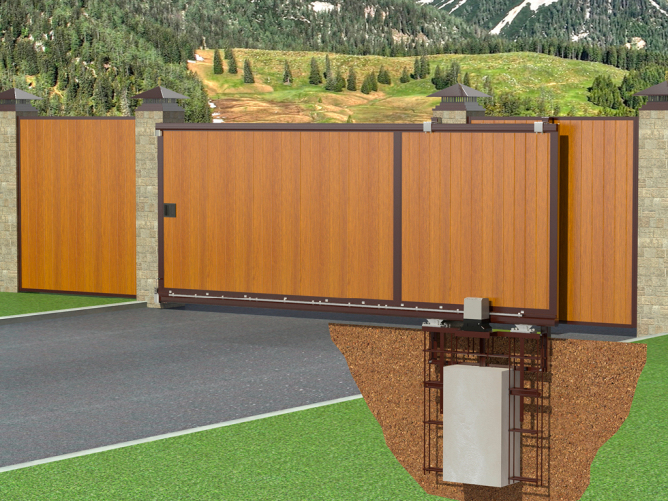

Монтаж силовой рамы: котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Возможны иные способы монтажа, обеспечивающие достаточную устойчивость конструкции.

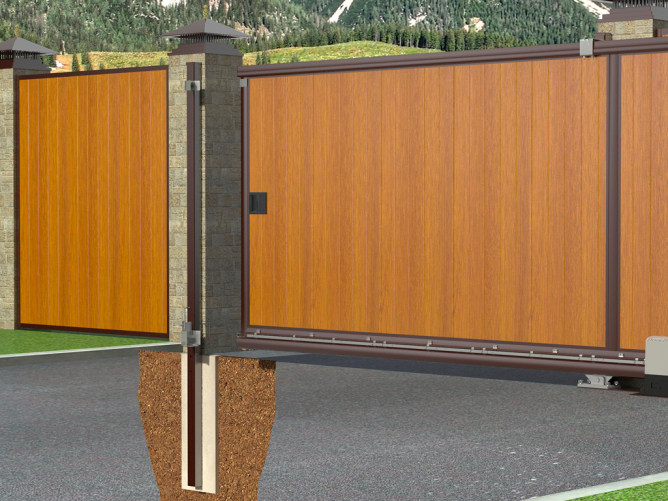

Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.

Возможны варианты открывания ворот как в правую, так и в левую сторону.

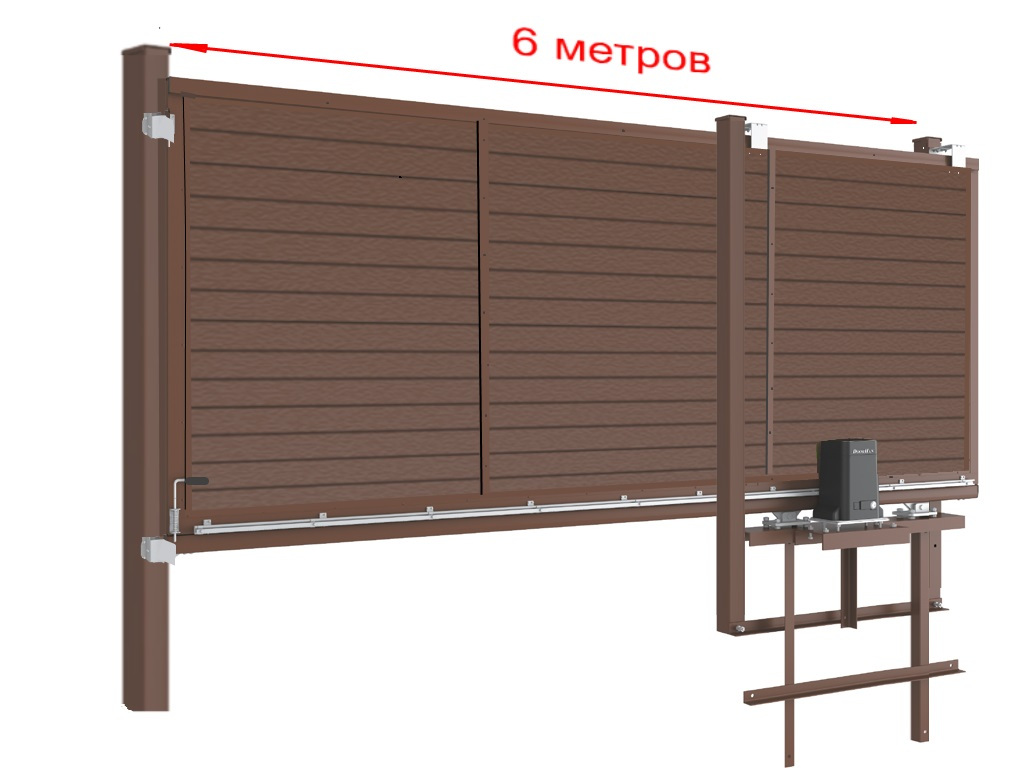

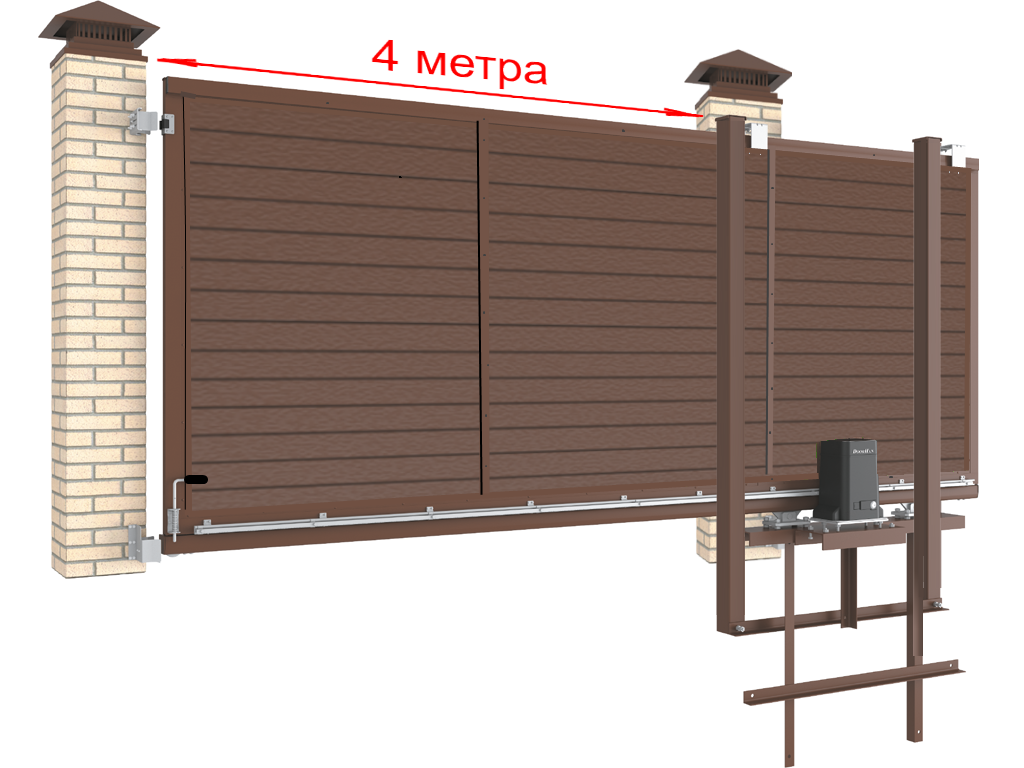

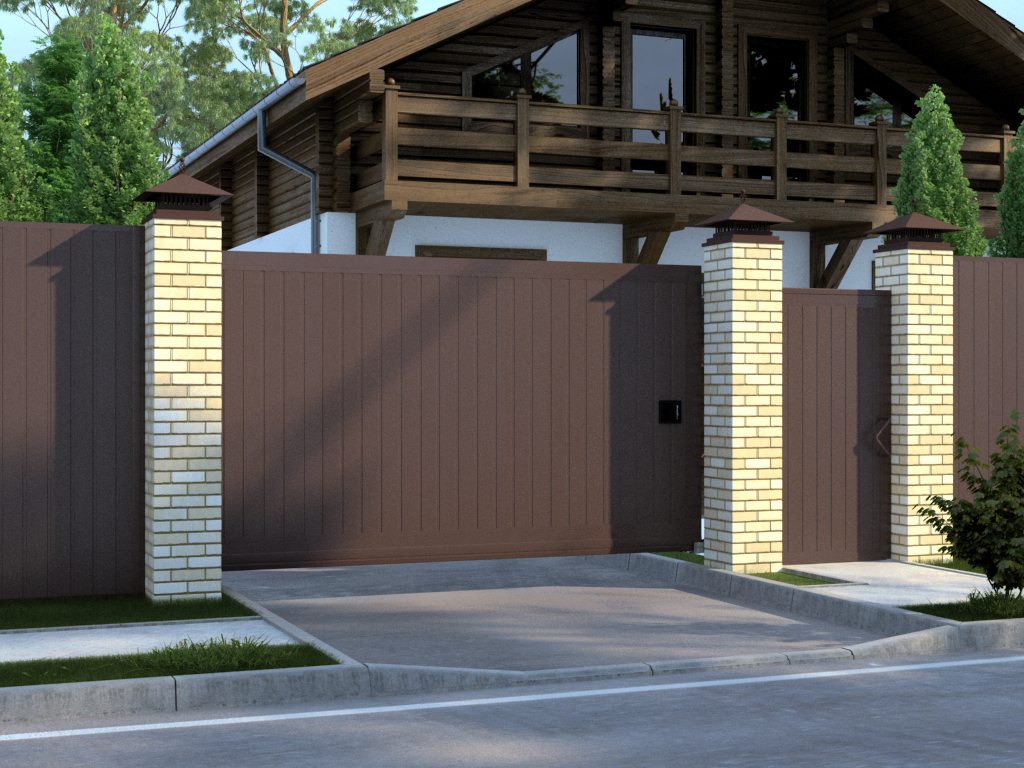

Расстояние между фасадными столбами  может быть от 4 до 6 метров, что позволяет визуально увеличить зону въезда, а также сэкономить на строительстве забора

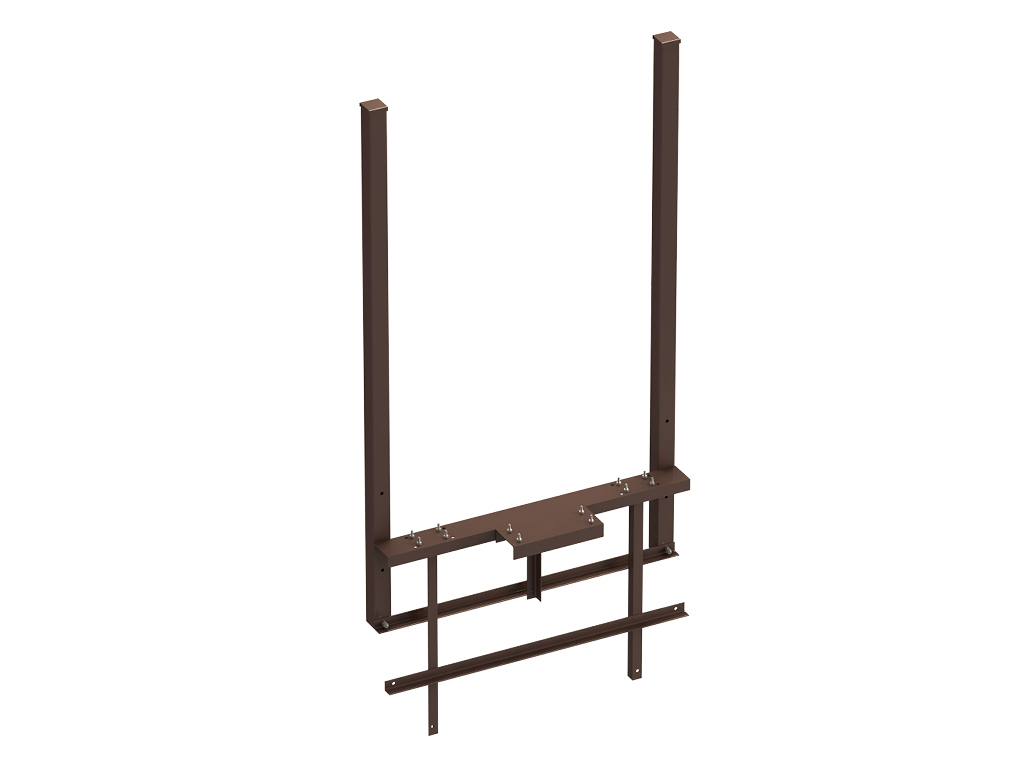

Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ.

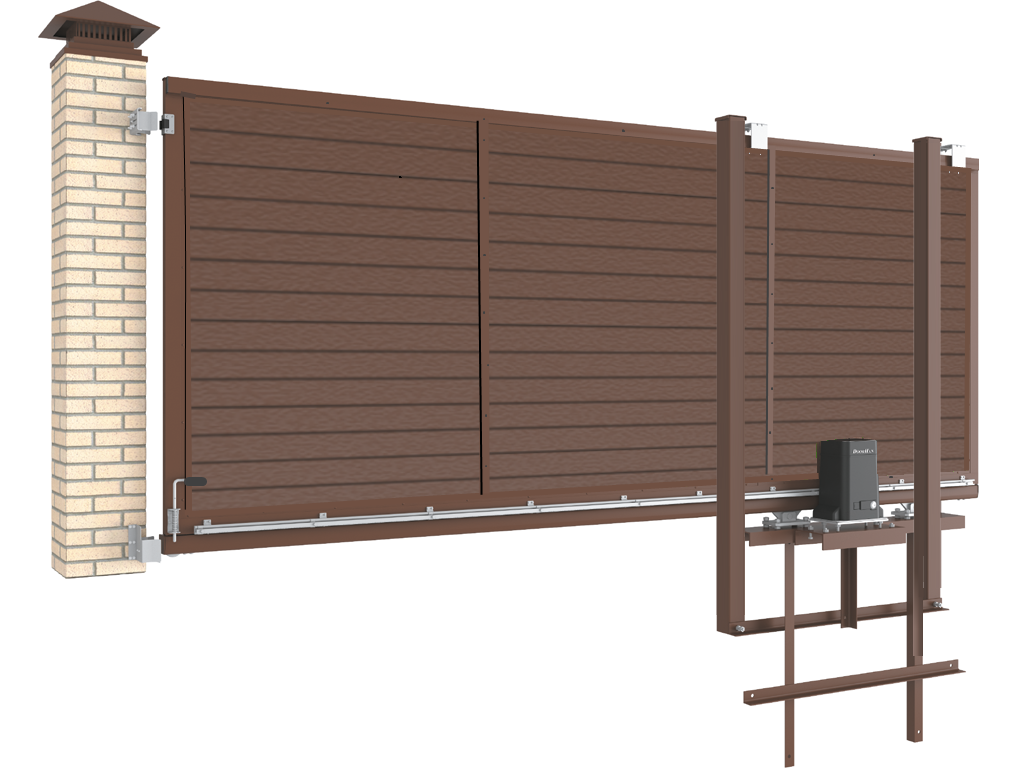

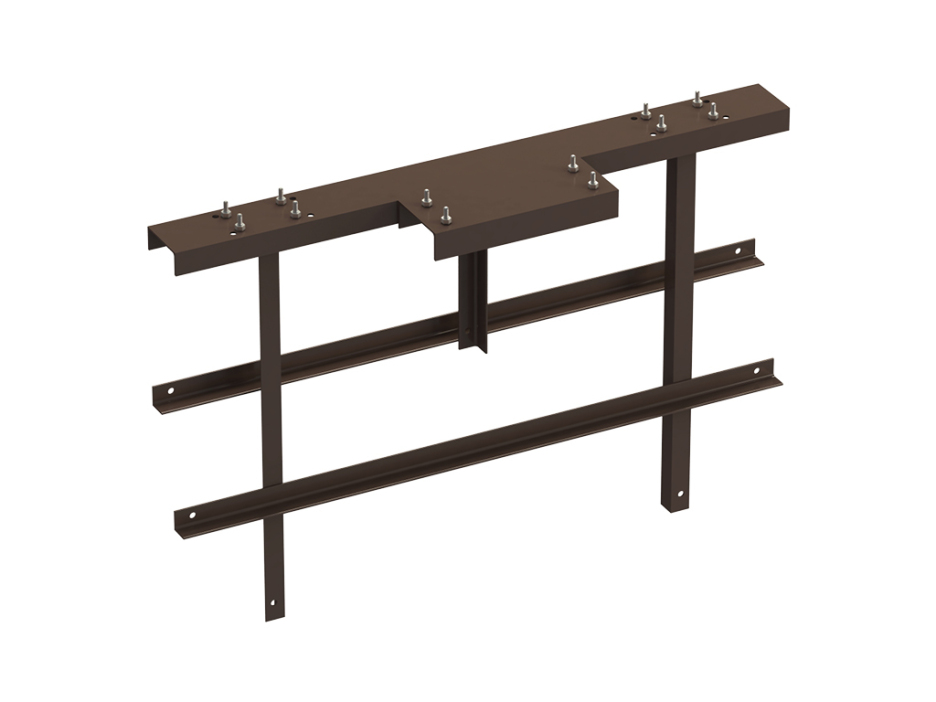

Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.

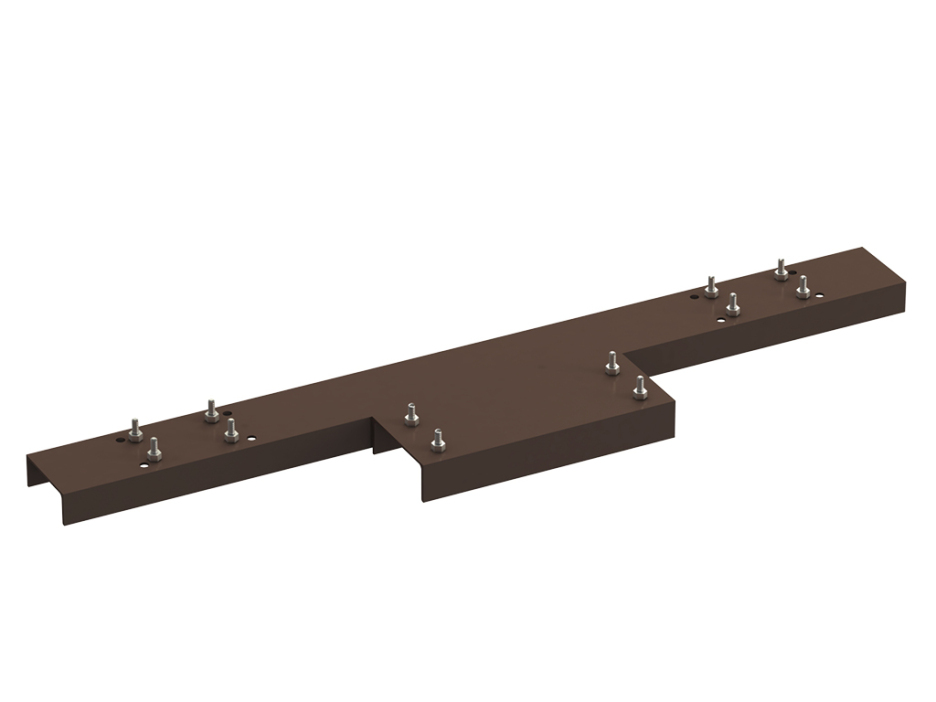

Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.

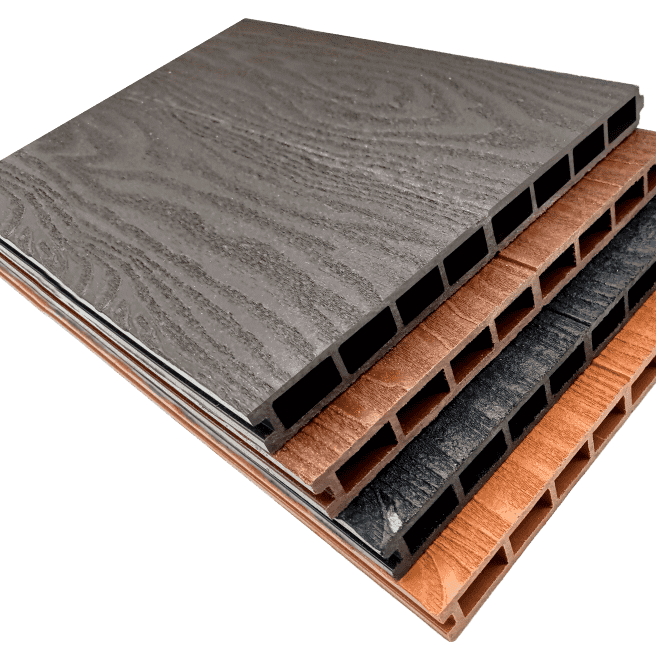

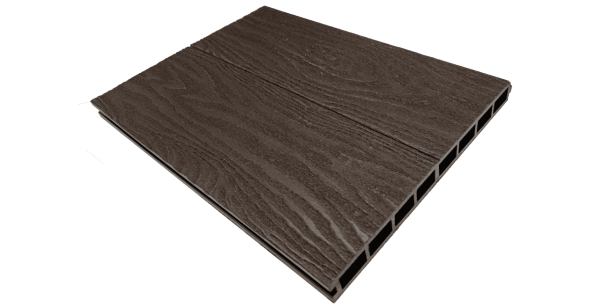

Комплект панелей сдвижных ворот с дизайном «доска», цвет венге, антрацит, слоновая кость, терракота

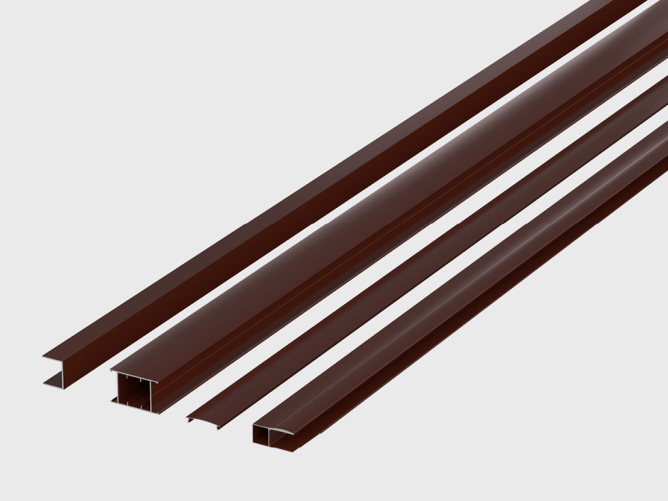

Комплект алюминиевых или металлических профилей сдвижных ворот

Несущая балка и ролики.

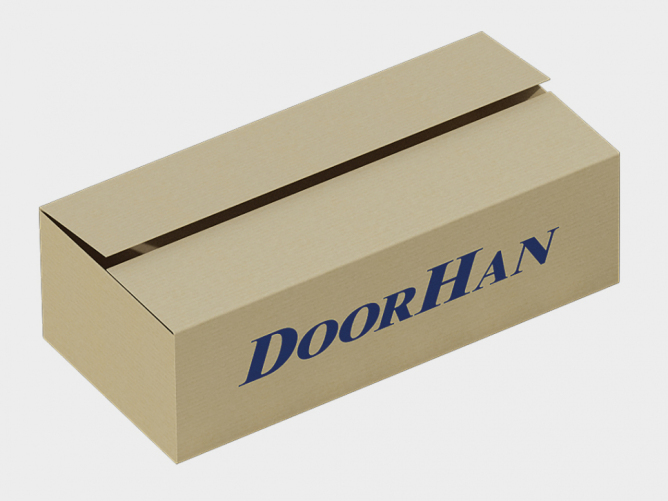

Коробка с комплектацией для сборки щита

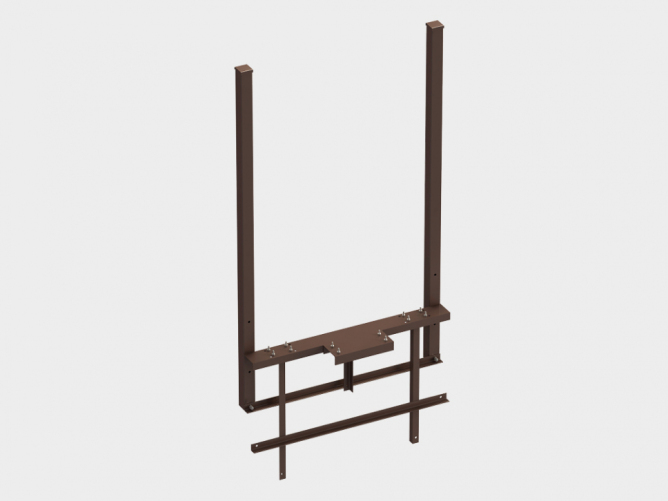

Комплект силовой рамы

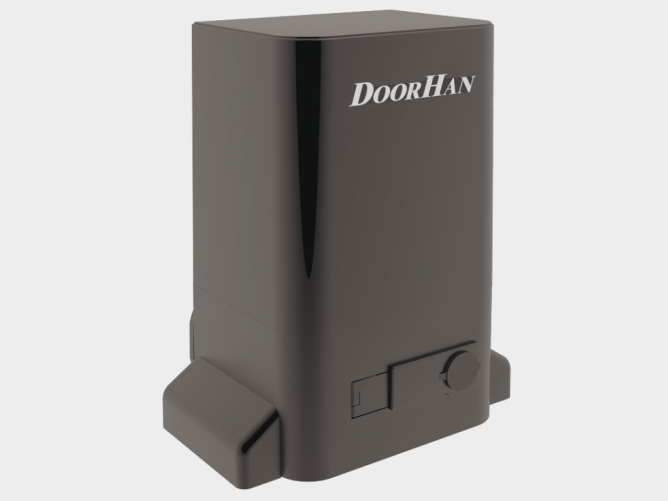

Электропривод позволяет автоматизировать открывание/закрывание сдвижных ворот

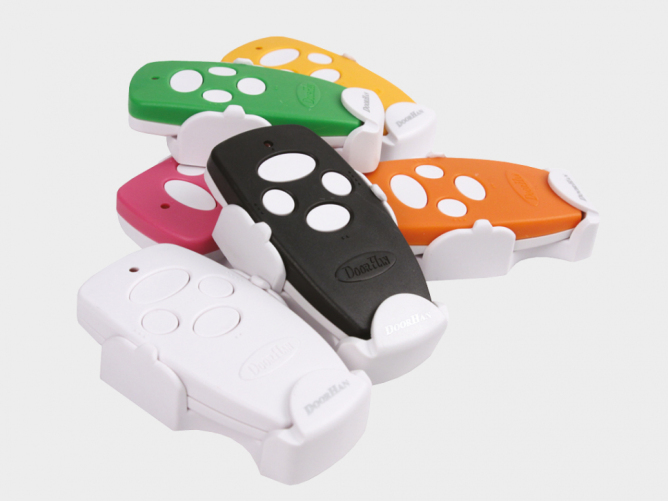

Дистанционное управление (современный дизайн, пульты небольших размеров)

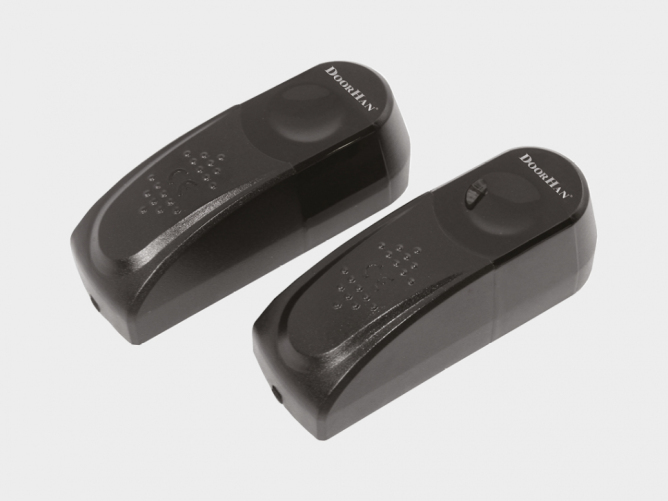

Фотоэлементы безопасности предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма

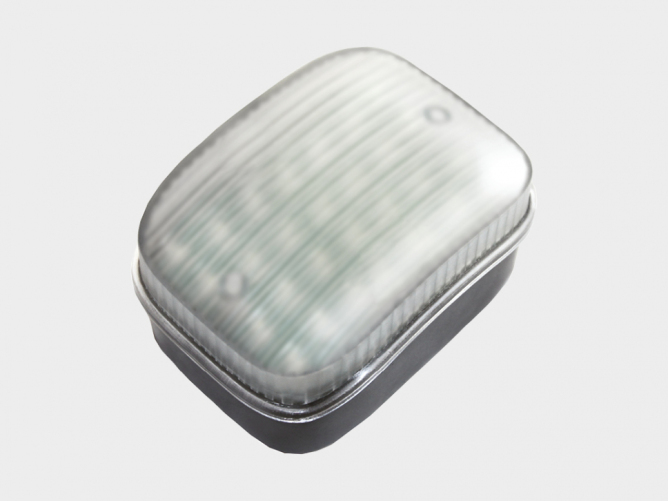

Сигнальная лампа сигнализирует о движении ворот в течение всего цикла открывания и закрывания

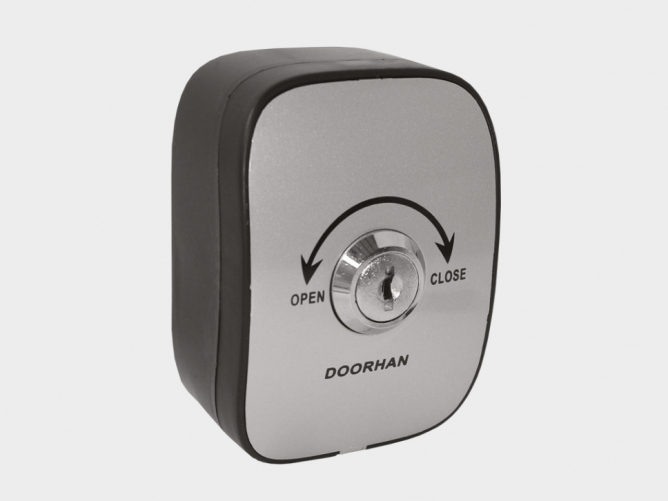

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

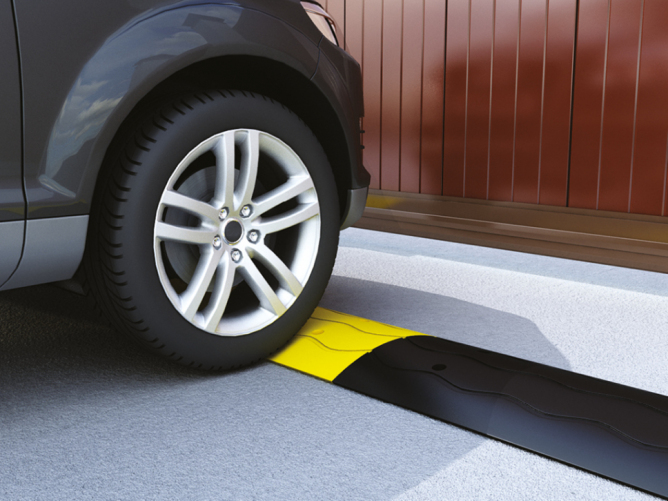

«Лежачий полицейский» обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука

ПАРАМЕТР                                                                                                  ЗНАЧЕНИЕ

Ветровая нагрузка, кг/м²                                                                              до 700

Усилие ручного открывания и закрывания, Н, не более                              150

Группа горючести по ГОСТ 30244-94                                                           Г2

Группа воспламеняемости по ГОСТ 30402-96                                              В2

Вес полотна ворот, кг/м²                                                                             19

1. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать полотно ворот при сцепленном приводе.

4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

6. Строго запрещено пересекать траекторию движения полотна во время открывания и закрывания ворот, т. к. это может привести к серьезным травмам.

7. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.

10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

12. В ветренную погоду или порывах ветра, при использовании автоматики убедитесь в фиксации полотна ворот в ловитителях.

Упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна ворот с перехлестом, пленка закреплена скотчем с логотипом компании

Упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании

Составпузырчатая пленка с логотипом компании, скотч с логотипом компании

Покупателю предоставляется гарантия надежности работы сдвижных ворот на 1 год с момента приобретения изделия.

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрывании заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
